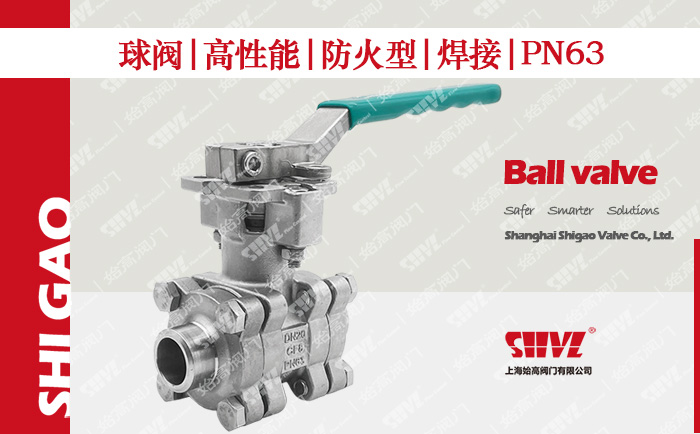

PN63 - 不銹鋼高壓對焊球閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 不銹鋼高壓對焊球閥 |
| 產品型號: | Q61F | 閥體材質: | 不銹鋼CF8/CF8M/CF3M/雙相鋼2205,2507等 |
| 連接方式: | 對焊、承插焊、內螺紋 | 公稱通徑: | DN15/DN25/DN32/DN40/DN50 |
| 驅動方式: | 手柄/渦輪/氣動/電動 | 適用介質: | 水、蒸汽、油、腐蝕性介質等 |
| 適用溫度: | -29℃ ~120℃(大金M111);-40℃~150℃(TFM1600);-29℃~200℃(RPTFE);-29℃~270℃(PEEK) | 公稱壓力: | PN63 |
| 密封材料: | 日本大金密封等 | 設計標準: | GB/T12237-2007;API-607/608 |
| 壁厚標準: | ANSI B16.34 | 檢測標準: | MSS SP-100;EN 12266;API 598;ISO 5208 |
| 螺紋標準: | ASME B1.20.1;BS21/DIN 2999/259/ ISO228/1 | 對焊標準: | ASME B16.25 |
| 承插焊標準: | ASME B16.11 | 結構長度: | GB/T12221-2005 |
|
始高閥門的不銹鋼高壓對焊球閥專門用于中高壓介質的切斷和控制,經過多年的研究和測試,我們使用了獨特的軟硬密封通用閥體設計結構,標準的閥體壁厚設計,防吹出閥桿,閥座采用RPTFE增強四氟/PAI/PEEK/TFM等材質,常溫下可以長期穩定的耐壓PN63,動負載填料函設計,符合API607標準的防火型結構設計,ISO5211高平臺設計,閥體采用軟密封和硬密封通用閥體,軟密封可以做成常溫型和高溫型,低溫-60度,高溫+270度到+350度,硬密封做成雙向硬密封結構,高平臺可以安裝手柄,氣動/電動等執行機構。產品壽命長,廣泛用于高壓化工、水處理,機械流體設備,高壓液壓、精密設備領域。
防火防靜電:軟密封球閥閥座采用防火槽設計,中法蘭墊采用耐火金屬石墨纏繞墊,填料函采用柔性V型組合式耐火石墨填料,確保發生火災時球閥關閉狀態下球面和防火槽可以緊急二次密封,盡可能的減少閥體內漏和外漏。閥桿加裝防靜電鋼球和彈簧,使得球體-閥桿-閥體連為導電一體,釋放球體與閥座密封摩擦所產生的靜電。防火設計標準符合API607/6FA,EN-ISO10497,JB/T6899-1993。
彈性閥座密封:閥座采用可變彈性結構設計,球面和閥座扭力小而均勻,運行平穩,長時間磨損可以自動補償,材質采用品質穩定的日本大金PTFE,3M-TFM1600,進口耐高溫PPL等作為密封件,大大延長了使用壽命。
防吹出防靜電閥桿:采用防吹出防靜電閥桿設計,帶O型圈密封,確保安全耐用。
動負載填料密封設計:填料采用V型PTFE或V型石墨組合,預壓時填料側向膨脹起到密封作用,同時在填料和壓蓋之間采用組合式碟簧,使得填料涵始終保持著預緊力和密封,密封性能始終保持穩定。
全通徑設計:球閥內通道采用全通徑設計,內通道精車,流量大,尺寸符合API608/6D,GB/T12237-2007標準。
ISO5211高平臺+帶鎖扣手柄:ISO5211高平臺方便直接安裝電動氣動執行機構或者蝸輪箱,方便加裝散熱支架,手柄帶鎖止裝置。

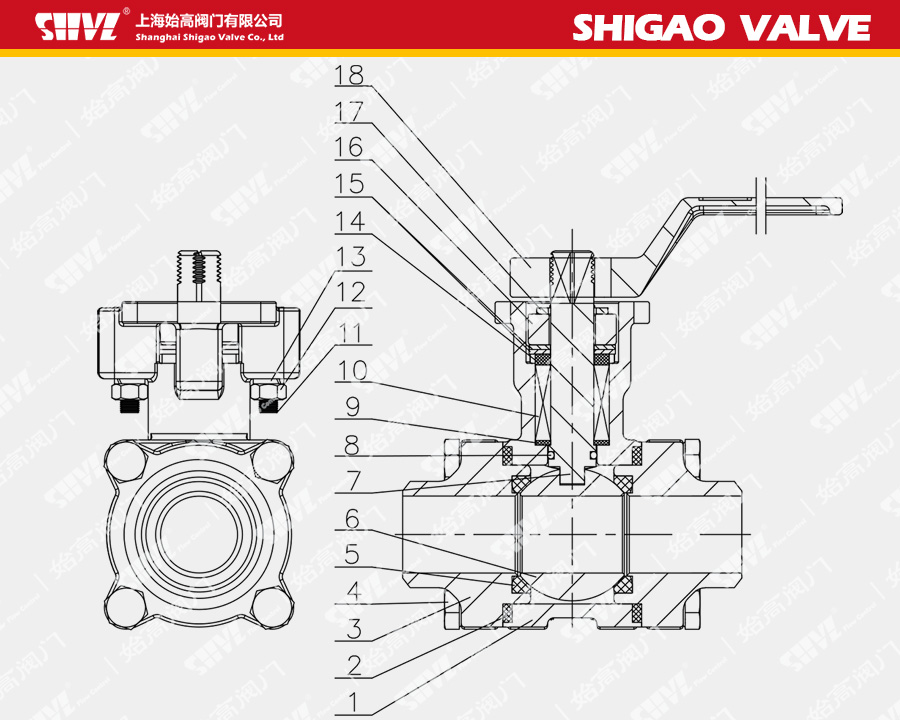

DN15~DN25不銹鋼高壓對焊球閥零部件

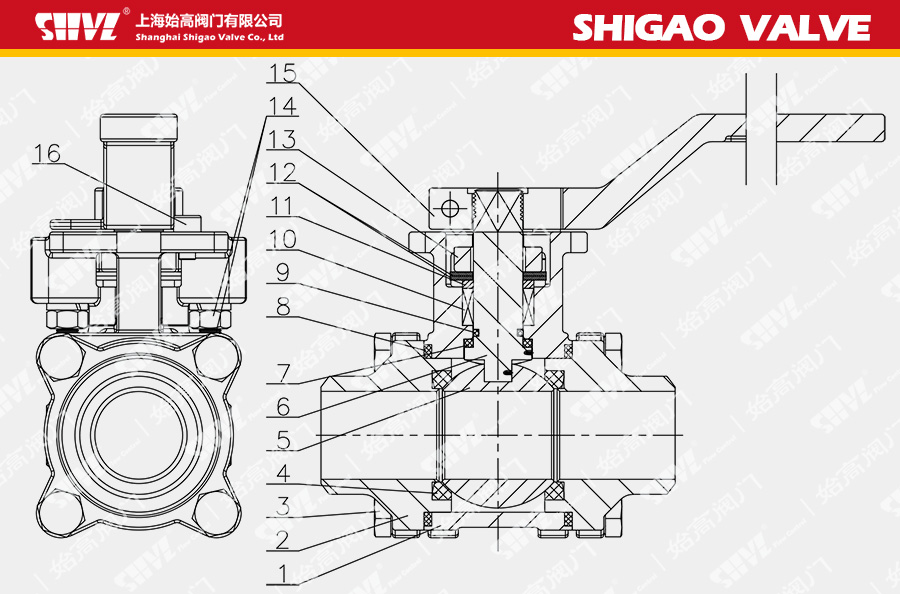

DN32~DN50不銹鋼高壓對焊球閥零部件

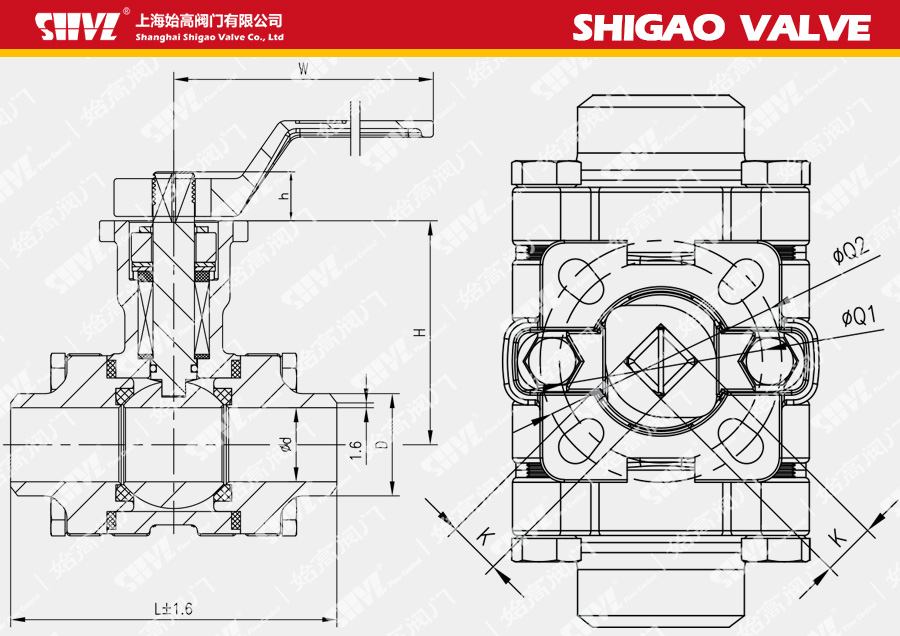

DN15~DN25不銹鋼高壓對焊球閥尺寸

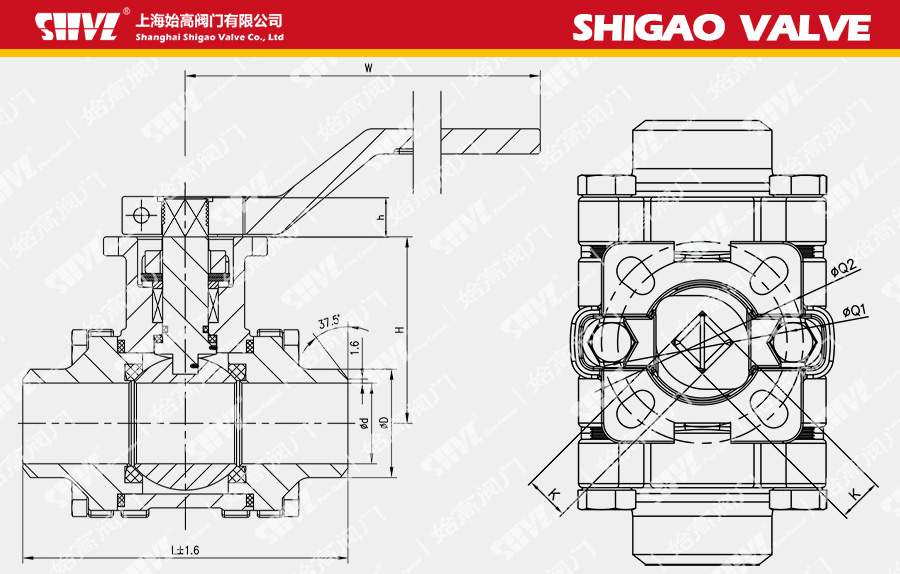

DN32~DN50不銹鋼高壓對焊球閥尺寸
不銹鋼高壓對焊球閥具有防火防靜電特點,PN63閥體壁厚設計,高平臺方便安裝執行機構,動負載填料涵設計,可用于真空環境,壽命更長,全系采用防吹出閥桿設計,彈性閥座設計,扭矩輕而平順,加個手柄即可當手動使用,也可以做硬密封球閥閥體。
