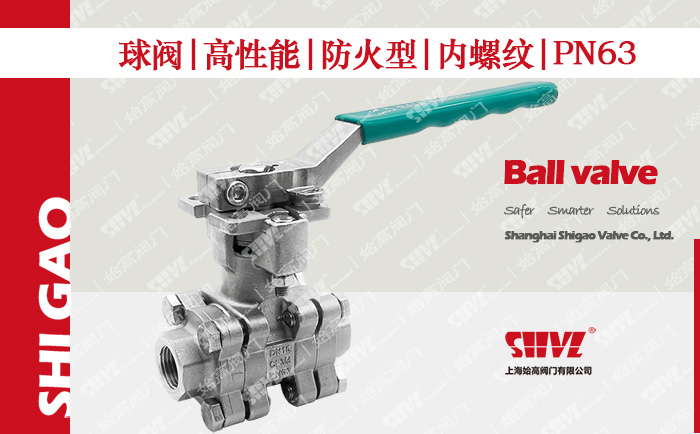

PN63 - 高性能螺紋球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 高性能螺紋球閥 |
| 產品型號： | Q11F | 閥體材質： | 不銹鋼CF8/CF8M/CF3M/雙相鋼2205,2507等 |
| 連接方式： | 對焊、承插焊、內螺紋 | 公稱通徑： | DN15/DN25/DN32/DN40/DN50 |
| 驅動方式： | 手柄/渦輪/氣動/電動 | 適用介質： | 水、蒸汽、油、腐蝕性介質等 |
| 適用溫度： | -29℃ ~120℃(大金M111)；-40℃~150℃(TFM1600)；-29℃~200℃(RPTFE)；-29℃~270℃(PEEK) | 公稱壓力： | PN63 |
| 密封材料： | 日本大金密封等 | 設計標準： | GB/T12237-2007；API-607/608 |
| 壁厚標準： | ANSI B16.34 | 檢測標準： | MSS SP-100;EN 12266;API 598;ISO 5208 |
| 螺紋標準： | ASME B1.20.1；BS21/DIN 2999/259/ ISO228/1 | 對焊標準： | ASME B16.25 |
| 承插焊標準： | ASME B16.11 | 結構長度： | GB/T12221-2005 |
|
始高閥門的高性能螺紋球閥專門用于中高壓介質的切斷和控制，經過多年的研究和測試，我們使用了獨特的軟硬密封通用閥體設計結構，標準的閥體壁厚設計，防吹出閥桿，閥座采用RPTFE增強四氟/PAI/PEEK/TFM等材質，常溫下可以長期穩定的耐壓PN63，動負載填料函設計，符合API607標準的防火型結構設計，ISO5211高平臺設計，閥體采用軟密封和硬密封通用閥體，軟密封可以做成常溫型和高溫型，低溫-60度，高溫+270度到+350度，硬密封做成雙向硬密封結構，高平臺可以安裝手柄，氣動/電動等執行機構。產品壽命長，廣泛用于高壓化工、水處理，機械流體設備，高壓液壓、精密設備領域。
防火防靜電：軟密封球閥閥座采用防火槽設計，中法蘭墊采用耐火金屬石墨纏繞墊，填料函采用柔性V型組合式耐火石墨填料，確保發生火災時球閥關閉狀態下球面和防火槽可以緊急二次密封，盡可能的減少閥體內漏和外漏。閥桿加裝防靜電鋼球和彈簧，使得球體-閥桿-閥體連為導電一體，釋放球體與閥座密封摩擦所產生的靜電。防火設計標準符合API607/6FA，EN-ISO10497，JB/T6899-1993。
彈性閥座密封：閥座采用可變彈性結構設計，球面和閥座扭力小而均勻，運行平穩，長時間磨損可以自動補償，材質采用品質穩定的日本大金PTFE，3M-TFM1600，進口耐高溫PPL等作為密封件，大大延長了使用壽命。
防吹出防靜電閥桿：采用防吹出防靜電閥桿設計，帶O型圈密封，確保安全耐用。
動負載填料密封設計：填料采用V型PTFE或V型石墨組合，預壓時填料側向膨脹起到密封作用，同時在填料和壓蓋之間采用組合式碟簧，使得填料涵始終保持著預緊力和密封，密封性能始終保持穩定。
全通徑設計：球閥內通道采用全通徑設計，內通道精車，流量大，尺寸符合API608/6D,GB/T12237-2007標準。
ISO5211高平臺+帶鎖扣手柄：ISO5211高平臺方便直接安裝電動氣動執行機構或者蝸輪箱，方便加裝散熱支架，手柄帶鎖止裝置。

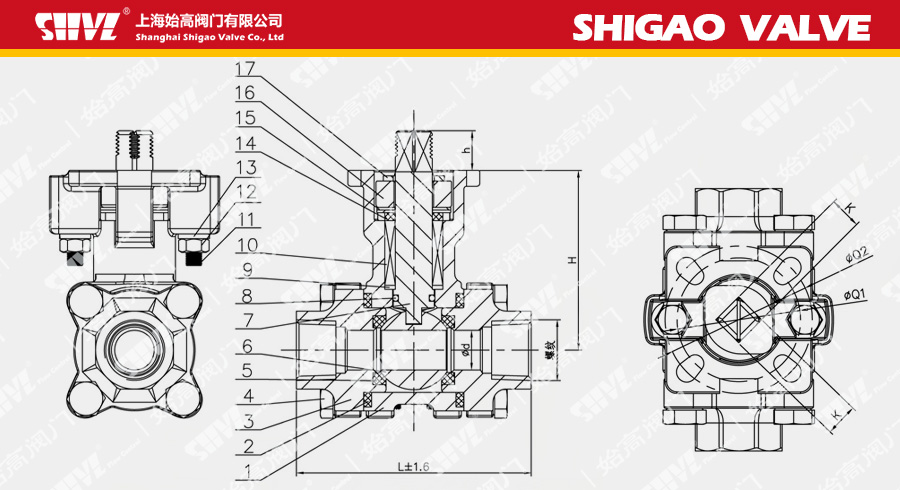

DN15~DN25高性能螺紋球閥結構圖

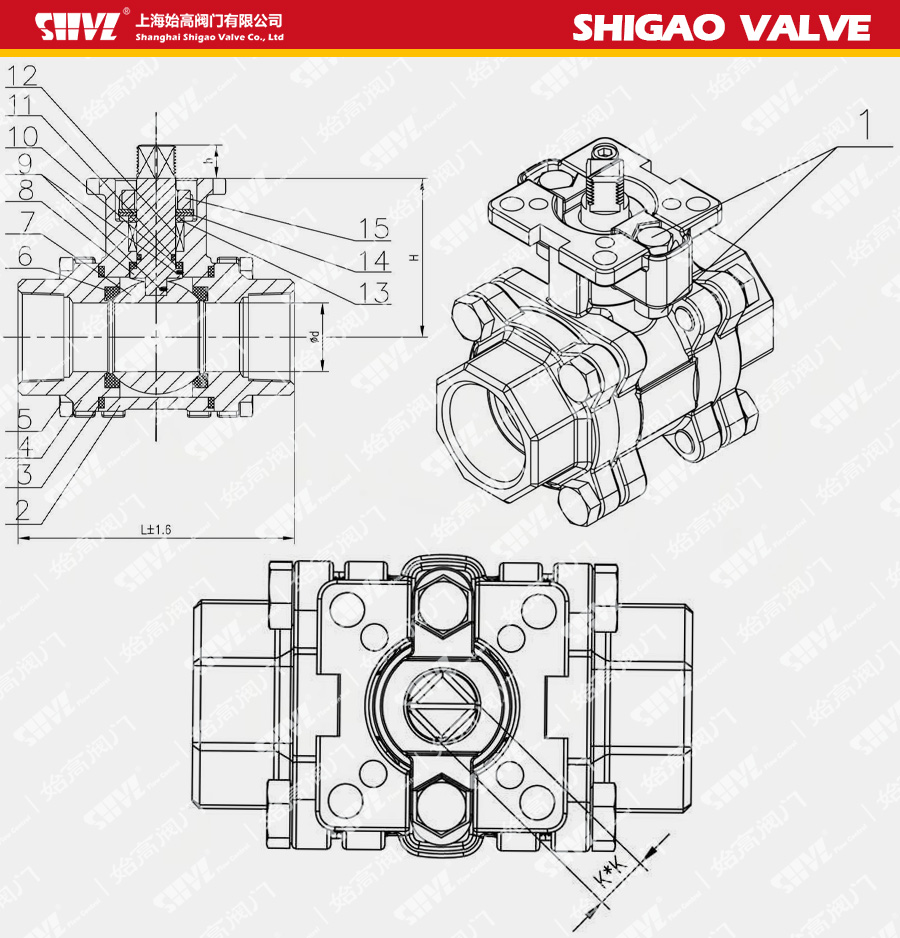

DN32~DN50高性能螺紋球閥結構圖
高性能螺紋球閥具有防火防靜電特點，PN63閥體壁厚設計，高平臺方便安裝執行機構，動負載填料涵設計，可用于真空環境，壽命更長，全系采用防吹出閥桿設計，彈性閥座設計，扭矩輕而平順，加個手柄即可當手動使用，也可以做硬密封球閥閥體。
