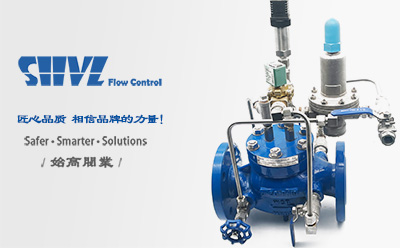

GA5700 - 直通型水擊預防閥

GA5700直通型水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊預防閥用于水泵出口主疏水管道上，靠近水擊發生源如止回閥等，用T型三通外接，能提前開啟預防水池并無條件泄除高壓水錘，是泵站安全的中壓預防及保護設備，能有效地提高系統安全可靠性。

1、在使用期內，任何時候都能正常感應突然斷定停泵引起的水錘壓力變化，感應低壓開啟泄水；感應斷電，開啟泄水。而且，高壓導閥具有超控功能，無條件超壓泄壓。具備提前感應水擊前兆，提前開啟，預防高壓水錘瞬間升高的功能；并且能緩慢關閉主閥，防止自身關閥水錘，而無需人為操作控制閥門的關閉。
2、突然降壓或者斷電時立即開啟，并維持開啟，等待高壓波返回，且維持開啟時間在一定范圍之間可調。
3、水泵斷電時開啟泄水或事故斷電并伴隨異常低壓時開啟泄水，并維持開啟一端可調的時間。
4、具有啟式低壓防誤延時功能，避免在水泵剛啟動時主閥誤開啟，其延時在一定范圍之間可調。
5、操縱平穩，無振動：主閥應采用差動隔膜式結構設計，使得主閥在全流量范圍內都具有近似線性調節特點，尤其是發生輕微水擊而所需泄流量很小就能滿足防護要求時，閥瓣只需開啟一小點即可，從而避免膜片出現“頻跳”，使主閥運行平穩而不會產生關閥水錘；同時，當主閥完全開啟時的MAX流通面積不應小于該尺寸閥門正常所需的閥口面積，不應縮減閥口過流面積。
6、關閥力大：即使在工作壓力很低的情況下，主閥的結構設計也應保證能提供可靠的工作動力，在壓力恢復正常時能確保自動關閉。主閥結構應采用差動隔膜式，保證在任何工作壓力下都能拿給與可靠的關閉推動力。
7、緩慢關閉：水擊泄放閥必須具備可靠的緩閉能力/結構，防止其自身關閥水錘。
8、抗氣蝕性能：因水擊泄放閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕。閥門的設計應可保護閥座免受氣蝕侵害，并避免高速排泄液流的沖擊。

-從源頭起預防水錘產生（預防為主）；
-水擊泄放閥與水擊預防閥保護為主（后保護裝置）；
-水擊泄放閥與水擊預防閥，排水至無壓處，出水管高于水面；
-水擊閥的高壓設定壓力通常是安裝點zui高壓力的1.0~1.2倍，或者比zui高壓力高出3~20m；
-水擊閥對管線的保護長度可能有限，故水擊閥的安裝位置應盡量靠近止回閥或其它水擊發生源；
-如果水擊閥尺寸較大，建議分為2~3個較小尺寸并聯，并將其高壓泄水設定壓力錯開2~5m漸升設置。

水擊預防閥是流體系統不可或缺的穩定守護者之一。它具備好的水擊預防功能，能夠在流體系統出現異常波動時，迅速調節流量和壓力，有效防止水擊現象的發生。該閥門設計精良，性能穩定，能夠在各種工作環境下長時間穩定運行。
