A400 - 水力流量控制閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 水力流量控制閥 |
| 產品型號: | A400 | 閥體材質: | 球墨鑄鐵、不銹鋼 |
| 連接方式: | 法蘭 | 公稱通徑: | DN50~DN600 |
| 驅動方式: | 自動 | 適用介質: | 水、非腐蝕性液體 |
| 適用溫度: | 0℃~95℃ | 公稱壓力: | 1.0Mpa-2.5Mpa |
| 設計制造: | CJ/T219;JB/T 10674-2006 | 試驗標準: | API 598;GB/T 13927 |
| 法蘭標準: | GB/T17241.6|EN1092-2 (BS4504)|ISO 7005-2|DIN 2501 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
S400X流量控制閥主要用于控制管道中介質的流量,不因進口壓力升高而引起流量增大。其工作原理如下:
當閥門進口端給水時,水流過針閥進入主閥控制室,并經過導閥、球閥流出主閥控制室到出口,此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥,可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力,即可使主閥開度保持在設定開度,并在壓力變化時導閥進行自動調節,保持流量不變。
閥體采用全通道、流線型設計、流體阻力小、流量大;
閥體、閥蓋內外采用環氧樹脂粉體涂裝,可防止閥體、閥蓋的腐蝕;
采用國外可拆卸閥座的先進技術,結構巧妙。維修跟換方便(無需整臺閥門拆除);
在管路中可任意立式或臥室安裝,其可靠性不變;
閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護;
活塞缸采用導流孔,適當增加阻力,使活塞運動更加平穩、靈活;
全不銹鋼活塞缸、整體活塞、NBR密封環,組合大大延長使用壽命。
|
|

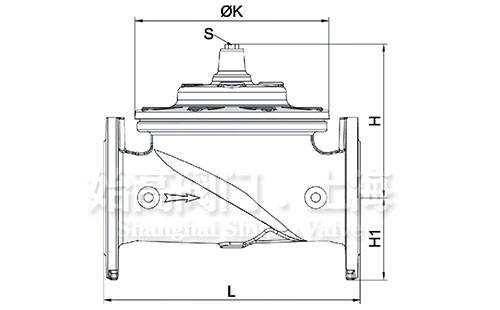

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 230 | 290 | 310 | 350 | 350 | 480 | 600 | 730 | 850 | 850 | 1100 | 1100 | 1250 | 1450 |
| H | 139 | 159 | 179 | 214 | 214 | 333 | 407 | 476 | 526 | 526 | 624 | 624 | 720 | 835 |
| H1 | 85 | 95 | 102 | 112 | 127 | 145 | 172 | 205 | 232 | 262 | 292 | 325 | 360 | 425 |

壓力損失曲線

主閥流量曲線
水力控制閥是一系列控制閥的總稱,它較早生產于以色列、荷蘭、丹麥、美國、加拿大等國,九十年代進入中國,本公司的水力控制閥系列,分別為遙控浮球閥、可調式減壓閥,緩閉止回閥、流量控制閥、泄壓/持壓閥、電動閥、水泵控制閥、壓差平衡閥、緊急關閉閥、雨淋閥、定水位閥等產品。并廣泛用于建筑、消防、水廠、暖通、市政、鋼鐵、電力、石油、化工等系統的管網。
水力控制閥它是利用水力控制原理,利用上、下閥腔的壓力差控制閥盤的運動,再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的水力流量控制閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|



400X流量控制閥
