Y43H減壓閥結構圖片

Y43H減壓閥是將先導式減壓閥與可調式減壓閥的特點結合起來，通過副閥瓣的動作帶動主閥運動，同時當閥前介質壓力不穩定時可以調節出口壓力相對穩定。

工作原理：

1、反饋閥瓣運動減壓閥出廠時，調節彈簧處于自由狀態，此時，主閥瓣和反饋閥瓣處于關閉狀態。使用時按順時針轉動調節螺釘，葉索調節彈簧，彈簧下座推動膜片向下運動，克服反饋閥瓣彈簧阻力打開反饋閥瓣。

2、主閥運動：介質通過閥前控制管路，經過反饋閥瓣，進入活塞上方氣腔形成一個作用力。由于活塞面積大于主閥閥瓣面積，活塞在介質作用力的作用下向下移動，克服活塞環與氣缸壁的摩擦阻力、主閥閥瓣彈簧壓縮彈力、介質對主閥閥瓣的作用力推動主閥閥瓣離開主閥閥座，使介質流向閥后。

3、減壓狀態：閥后部分介質通過閥后控制管路進入膜片下方氣腔，對膜片形成向上的推力，當閥后壓力升高到一定程度時，這個推力與預調的彈簧力平衡。閥門的開啟程度確定，介質經閥門節流后流向閥后形成一定壓力。

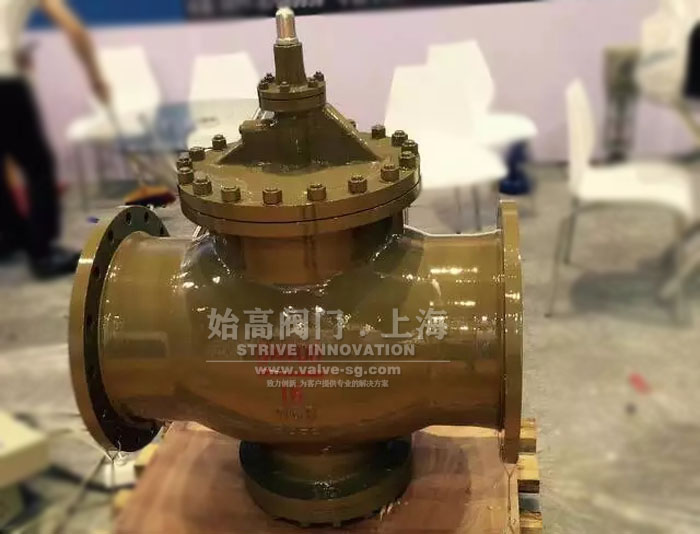

DN400，PN16，WCB先導活塞式蒸汽減壓閥

安裝須知：

1、減壓閥在安裝前，銘牌合格證是否和所需閥門相符，外表是否有嚴重?fù)p傷。充分沖洗管道，并對減壓閥進行沖洗，如果減壓閥存放時間過長，需對減壓閥內部進行充分清洗。

2、如果閥門本身不帶壓力表，應該在閥前閥后安裝管道壓力表。

3、為了不影響減壓的使用效果，同時考慮到安裝維護的方便，一般減壓閥均應該安裝在水平管道上，波紋管式減壓閥為倒裝。

4、安裝前必須注意閥體上的箭頭方向，箭頭指向?yàn)榻橘|(zhì)流動的方向，不能裝反，如果介質中含有雜質，可能會堵塞閥孔，需在減壓閥進口前1米左右安裝管道過濾器，過濾器目數在20目以上。

5、為了防止閥后壓力超壓發生事故，減壓閥出口端4米處應該安裝安全泄壓閥。

6、主閥前應該裝一只閘閥和一只過濾器，主閥后面也要裝一致閘閥，以便于維修。
