超低溫電磁閥在LNG應用中有什么特征

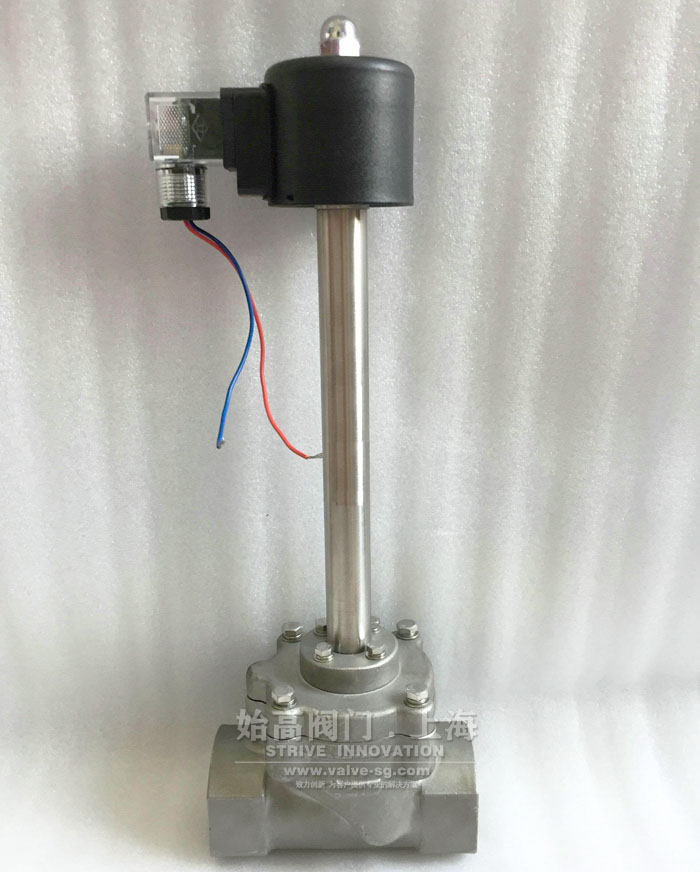

用于LNG，以及液氮，液氧，液化天然氣上面的電磁閥和普通的電磁閥不一樣，區別在于必須耐低溫，一般需要達到-196℃，加長閥桿是主要的特征。

本文中，小編將從始高閥門電磁閥的閥體，閥頸，閥蓋，密封等各方面分析。

低溫電磁閥和普通電磁閥的區別：

低溫電磁閥閥體：低溫工況下閥體所承受的溫度應力、連接管道的膨脹和收縮附加應力都很大，要保持閥門密封副不發生變形，殼體的剛度很緊張。壁厚計算遵循ASMEB16.34規格要求，并在此基礎上平均增長4mm。此外，為了防止低溫時應力集中的脆性破壞，應盡量避免殼體有尖角、凹槽等。

低溫電磁閥長頸閥蓋：在低溫環境下，閥門采用長閥桿，可以避免填料函溫度降至冰點造成的破壞。特別閥門依據MSS-SP-134規范，考慮頸部長度和材料的熱導率、導熱面積及外觀散熱系數、散熱面積等因素。長頸部強度計算通過常用閥體壁厚驗算方法確定，同時在增長肯定附加余量后知足閥體最小壁厚要求。

低溫電磁閥密封結構：奧氏體不銹鋼在低溫時會發生部分相變，從而產生相變應力變形，同時溫度的轉變也會產生溫變應力變形。因此在制造過程中需對各零部件進行深冷處理，以降低溫度對超低溫閥門密封性能的影響；

因?yàn)榈蜏匾�起密封面的變形，可能�?huì)發生常溫下密封優秀的閥座在低溫狀況下發生走漏，為此在計算密封預緊力時，在知足許用比壓的基礎上，應適當增長閥座預緊力，根據以往的設計及制造經驗，建議增長30%左右。

因?yàn)樘盍贤ǔＪ欠墙饘俨牧详兾魅耸驴荚囍行模�其線脹系數比金屬填料函和閥桿大得多，因此在常溫下裝置的填料宣傳袋，降到肯定溫度后，其收縮量大于填料孔和閥桿的收縮量，會造成預緊壓力減小引發走漏。畑中特別閥門采用組合式填料可以適用于不同溫度的環境。填料由三維組合體構成，內含特別潤滑成分，應力松弛小，適用溫度低至-200℃；

中法蘭一樣平常采用纏繞墊片密封結構。因材料線脹系數不同，密封比壓會有所減小，引起介質外漏，因此中法蘭緊固螺栓連接處采用碟形彈簧墊片預緊補償填料在低溫時的預緊力確保填料密封性能。

低溫電磁閥防靜電結構：基于質的易燃易爆特征，在設計LNG低溫閥門時，必須考慮防靜電措施，尤其對非金屬高分子材料閥座，有集聚靜電的傷害，靜電能引起火花造成燃燒和爆炸。在設計時需考慮在閥桿與閥體之間、閥桿與關閉件之間設置導通裝配，引出靜電。對金屬密封的超低溫閥門，可不設置導通裝配，但在裝置后應測量閥桿與閥體、關閉件與閥體之間的電阻值小于設計規范所規定的10Ω。
