快開排泥閥安裝說明

膜片式快開排泥閥是由一個依靠液壓、氣動操作的雙室膜片傳動機構和角式截止閥組成，外裝控制系統，通過雙室膜片傳動機構控制閥門的啟閉，快速排出污泥。

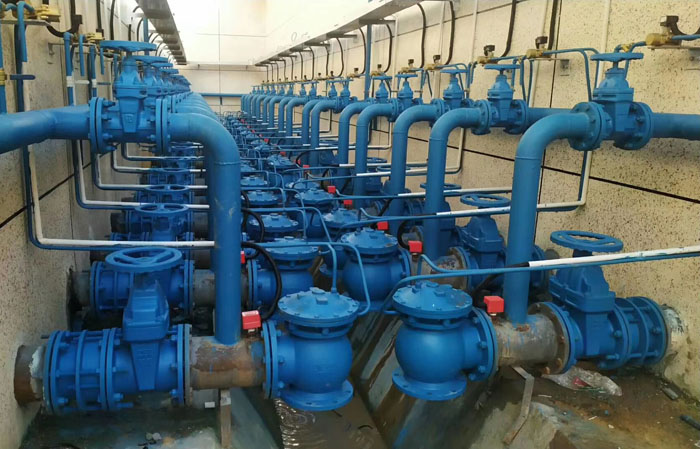

通常成排安裝在沉淀池底部外側壁，用于排除池底沉淀的泥沙和污物。膜片式快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。以下為水廠實際應用圖。

一、工作原理：

液壓、氣動快開排泥閥是由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄漏。

二、技術規范表：

四、閥門試驗與檢驗：

啟閉動作壓力檢測：

1、開啟動作壓力檢測：通過控制系統使膜片式快開排泥閥膜片式上腔加壓至閥瓣處于關閉狀態，然后使膜片上腔泄壓，膜片下腔壓力逐漸升高，閥瓣從開啟到MAX開度過程中壓力表的MAX讀數，即為開啟動作壓力。

2、關閉動作壓力檢測：通過控制系統使膜片式快開排泥閥膜片下腔加壓至閥瓣處于MAX開啟狀態，然后使膜片下腔泄壓，膜片上腔壓力逐漸升高，閥瓣完全關閉過程中壓力表MAX讀數，即為關閉動作壓力。

3、啟、閉換向動作次數不應少于3次，確認閥瓣啟閉平穩可靠，無卡阻現象。

開啟時間測試：

通過控制系統使通過控制系統使膜片式快開排泥閥膜片上腔加壓至閥瓣處于關閉狀態，然后使膜片上腔泄壓，膜片下腔壓力逐漸升高，閥瓣從開啟到MAX開度過程中的時間，即為開啟時間。

結構長度檢驗：

用準確度復合規定的偏差要求的通用兩句進行檢驗，除訂貨合同另有規定外，結構長度應符合上表的規定。或用戶協議結構長度的規定。偏差符合GB/T12221-2005【金屬閥門結構長度】法蘭連接閥門結構長度偏差。
