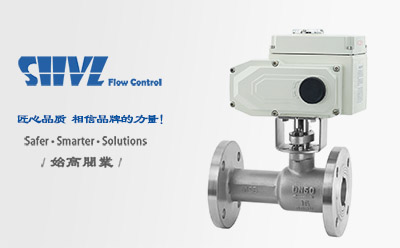

Q941M-16P - 電動一體式高溫球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動一體式高溫球閥參數表

產品品牌：	始高閥門	產品名稱：	電動一體式高溫球閥
產品型號：	Q941M-16P	閥體材質：	不銹鋼304
連接方式：	法蘭	公稱通徑：	DN15~DN200
驅動方式：	電動	適用介質：	水、氣、油等
適用溫度：	-20°C ~ +350°C	公稱壓力：	1.6Mpa-2.5MPa
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

電動一體式高溫球閥閥體設計采用一體式結構，比二片式球閥中部減少泄漏點。閥桿采用倒裝雙密封，避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。電動導熱油高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。

高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。

結構特點Features

該型閥門中的球體、密封圈采用了特殊的加工工藝和zui新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。反之則關閉。
排污球閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好。
具有性能穩定、密封可靠、磨損力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。
廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等。

外形尺寸Overall Dimension

電動一體式高溫球閥外形尺寸

DN	L	D	D1	D2	b	Z-d	H	D0
15	130	95	65	45	16	4-14	105	150
20	150	105	75	55	16	4-14	110	150
25	160	115	85	65	16	4-14	120	160
32	180	135	100	78	18	4-18	140	180
40	200	145	110	85	18	4-18	155	250
50	230	160	125	100	20	4-18	175	300
65	290	180	145	120	20	4-18	195	300
80	310	195	160	135	22	8-18	225	320
100	350	215	180	155	24	8-18	250	320
125	400	245	210	188	26	8-18	270	360
150	480	280	240	210	28	8-23	290	360
200	600	335	295	265	30	12-23	350	450

結語Conclusion

電動一體式高溫球閥適用介質：水、蒸汽、導熱油及酸類，使用溫度：≤350℃。電動高溫球閥有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等特點。電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。閥體采用密封材料為閥座,比同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。該電動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動一體式高溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
