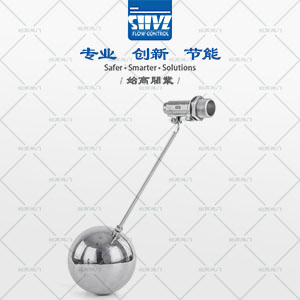

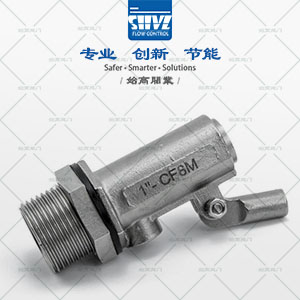

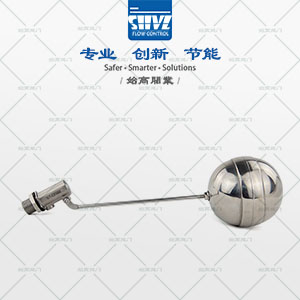

kxf-C - 不銹鋼六角浮球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼六角浮球閥 |
| 產品型號： | kxf-C | 閥體材質： | SS304;SS316 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水 |
| 適用溫度： | -10℃~90℃ | 公稱壓力： | ≤0.8Mpa |
| 設計標準： | QB/T1199-1991 ；BS 1212 | 測試標準： | MSS SP-110 ；EN12266 |
| 螺紋標準： | ISO228 ；BS21 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction
不銹鋼六角浮球閥工作原理是依靠浮球室中的浮球受液面作用的降低和升高，去控制一個閥門的開啟或關閉。浮球室置于滿液式蒸發器一側，上下用平衡管與蒸發器相通，所以兩者的液面高度一致。當蒸發器中液面下降時，浮球室液面也下降，于是浮球下降，依靠杠桿作用使閥門開度增大，加大供液量。
工作原理Working Principle
當水箱水位低時，浮球閥隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空隙，能夠使自來水進入水箱。
當水箱水位到設定的高度位置時，浮球隨水位上升產生的力通過連桿把閥體內的活塞往閥體內推，當浮球的浮力超過自來水壓力時，隨即密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封。

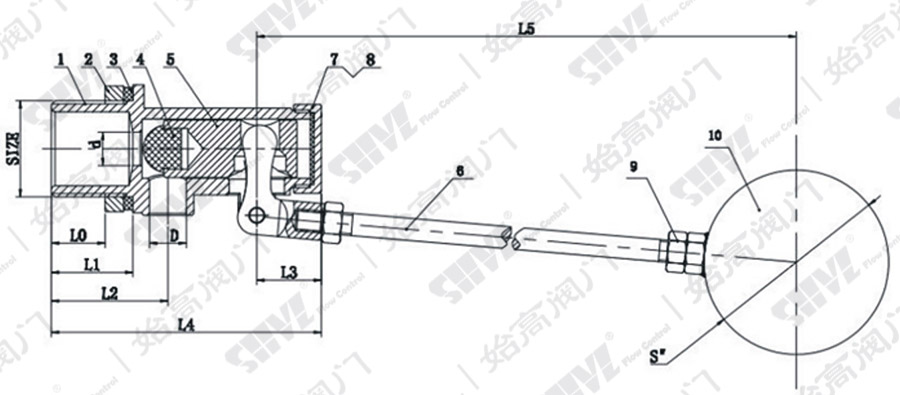

外形尺寸Overall Dimension
| SIZE | L0 | L1 | L2 | L3 | L4 | L5 | d | D | S |
| 1/2" | 14 | 21 | 30 | 24 | 70 | 275 | 8 | 10 | 110mm |
| 3/4" | 15 | 22 | 31.5 | 24 | 70 | 275 | 10 | 12 | 110mm |
| 1" | 18 | 28 | 41 | 29 | 90 | 350 | 15 | 16 | 135mm |
| 1-1/4" | 20 | 31 | 44 | 29 | 94 | 370 | 15 | 16 | 150mm |
| 1-1/2" | 22 | 32 | 49 | 38 | 115 | 480 | 22 | 24.5 | 225mm |
| 2" | 25 | 36 | 57 | 40 | 128 | 500 | 27 | 28 | 250mm |
結語Conclusion
不銹鋼六角浮球閥閥體采用不銹鋼壓鑄技術，使各部件精良配合，不會存在腐蝕松脫或緊卡現象，可確保浮球閥長時間穩定工作，同時不銹鋼構件設計使浮球閥在高濕環境中工作無化學腐蝕反應。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼六角浮球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
