Q1 - 電動碳鋼球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動碳鋼球閥參數表

產品品牌：	始高閥門	產品名稱：	電動碳鋼球閥
產品型號：	090-Q1-B4-F-16-C	閥體材質：	碳鋼WCB
連接方式：	法蘭	適用壓力：	1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	電動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
設計標準：	GB/T12237、API 6D、API 608	結構長度：	GB/T12221、ASME B16.10
法蘭連接：	HG、GB、JB、ASME B16.5	壓力與溫度：	GB/T9131、ASME B16.34
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

電動碳鋼法蘭球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑等并成一直徑，介質可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

結構特點Features

1、流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。
5、由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命長。

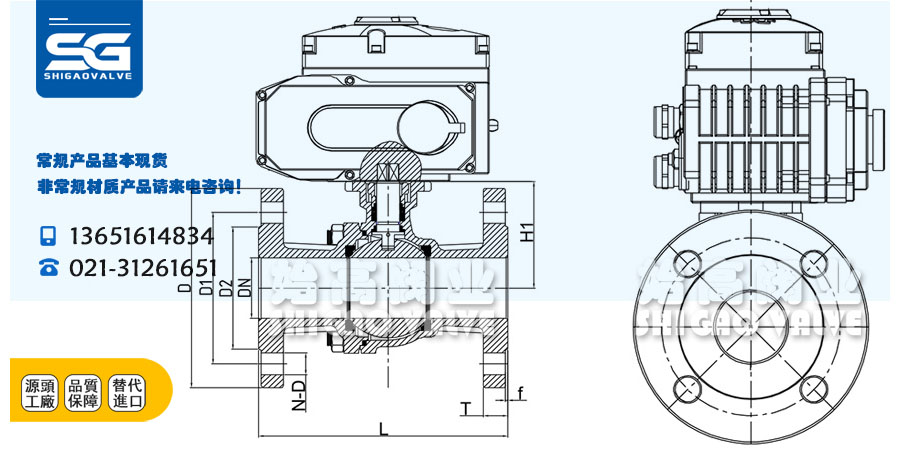

外形尺寸Overall Dimension

電動碳鋼球閥外形尺寸

DN	L	H1	D	D1	D2	T	f	n-d
15	130	48	95	65	45	16	2	4-14
20	130	53	105	75	58	16	2	4-14
25	140	58.5	115	85	68	18	2	4-14
32	165	71	140	100	78	18	2	4-18
40	165	76	150	110	88	18	2	4-18
50	203	85	165	125	102	18	2	4-18
65	222	101.5	185	145	122	18	2	8-18
80	241	111.5	200	160	138	20	2	8-18
100	305	146	220	180	158	20	2	8-18
125	325	183	250	210	188	19	3	8-18
150	350	202	285	240	212	19	3	8-22
200	400	253	340	295	268	21	3	12-22

結語Conclusion

電動碳鋼球閥適用于兩位切斷、調節的場合。電動開關型球閥閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動碳鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
