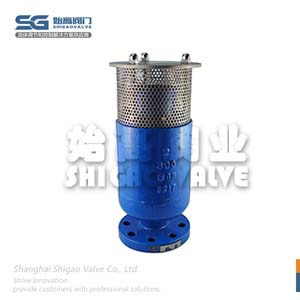

WHEX-C37C - 美標防水錘排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 美標防水錘排氣閥 |
| 產品型號： | WHEX-C37C | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | NPS 2"~8" |
| 驅動方式： | 自動 | 適用介質： | 水 |
| 適用溫度： | -20℃~80℃ | 公稱壓力： | 150LB/300LB |
| 設計制造： | ASME B31.3；ASME B16.34 | 法蘭標準： | ASME B16.5 |
| 測試標準： | API 598 | 壓力溫度： | ASME B16.34 |
|
美標防水錘排氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生；當隨后出現水柱彌合時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高。
-三功能一體設計+防水錘；
-閥體采用經久耐用的A216 WCB鑄鋼(不銹鋼等)制成；
-不銹鋼SS316 CF8M制成的標準浮球；
-標準的防護網防止昆蟲或鳥類進入；
-無需從管道上拆下空氣閥，即可從頂部輕松進行維護；
-降低壓降；
-法蘭鉆孔和尺寸符合ANSI標準。

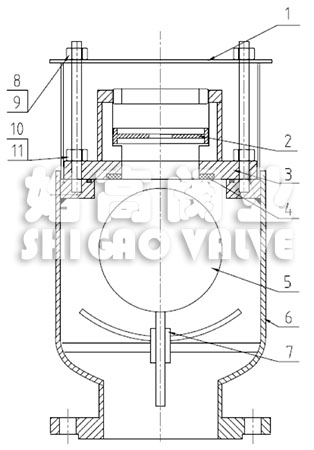

| 序號 | 名稱 | 材質 |
| 1 | 防塵蓋 | F304/F316 |
| 2 | 限制排氣盤 | F316 |
| 3 | 上閥蓋 | 碳鋼/CF8/CF8M/CF3/CF3M |
| 4 | 閥座 | NBR |
| 5 | 浮球 | SS316/SS316L |
| 6 | 閥體 | 碳鋼/CF8/CF8M/CF3/CF3M |
| 7 | 緩沖架 | SS316/SS316L |
| 8 | 螺栓 | B7 |
| 9 | 螺母 | 2H |
| 10 | 螺栓 | B7 |
| 11 | 螺母 | 2H |
| 產品代號 | NPS | H | D | D1 | D2 | S | N-d | f |
| WHEX-C37C-0050 | 2" | 350 | 150 | 120.7 | 92 | 17.5 | 4-19 | 2 |
| WHEX-C37C-0065 | 2-1/2" | 380 | 180 | 139.7 | 105 | 21 | 4-19 | 2 |
| WHEX-C37C-0080 | 3" | 380 | 190 | 152.4 | 127 | 22.5 | 4-19 | 2 |
| WHEX-C37C-0100 | 4" | 400 | 230 | 190.5 | 157 | 22.5 | 8-19 | 2 |
| WHEX-C37C-0150 | 6" | 480 | 280 | 241.3 | 216 | 24 | 8-22 | 2 |
| WHEX-C37C-0200 | 8" | 620 | 345 | 298.5 | 270 | 27 | 8-22 | 2 |
美標防水錘排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標防水錘排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
