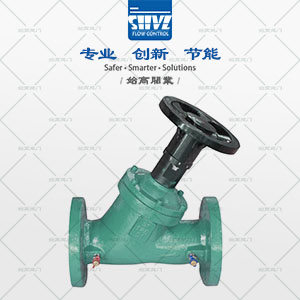

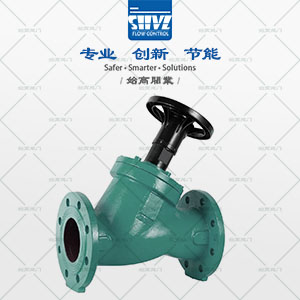

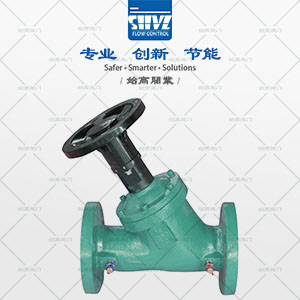

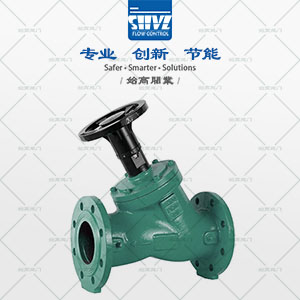

STBV-H16Q - 靜態流量平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 靜態流量平衡閥 |
| 產品型號： | STBV-H16Q | 閥體材質： | 球墨鑄鐵DI |
| 公稱通徑： | DN50~DN300;NPS 2"~12" | 適用壓力： | PN10/PN16/PN25;Class 125/150 |
| 驅動方式： | 手動 | 適用介質： | 空調冷熱水/乙/丙二醇溶液 |
| 適用溫度： | -20°C ~ +120°C | 閥蓋材質： | 球墨鑄鐵 |
| 閥板材質： | 鑄鐵包乙丙橡膠 | 閥座材質： | 球墨鑄鐵 |
| 閥軸材質： | 不銹鋼420 | 法蘭標準： | EN1092-2/ANSI B16.1 |
|
靜態流量平衡閥作用：對于靜態失調問題，在系統中安裝平衡閥，并用專用智能儀表對平衡閥進行調試，就可以有效消除某些環路的剩余壓頭，使各個環路的流量都能符合設計流量。平衡閥是一種特殊功能的閥門，它具有良好的流量調節特性，相對流量與相對開度呈線性關系。有準確的閥門開度指示，zui小讀數為閥門全開度的1％。有可靠的開度鎖定記憶裝置，閥門開度變動后可恢復至原鎖定位置。有截止功能，安裝了平衡閥就不必再安裝截止閥。有定量的測量功能和調節功能，系統調試時，調試人員通過與專用只能儀表人機對話，對平衡閥進行調整，即可實現系統的水力平衡。
1、鍋爐或冷水機組：鍋爐或冷水機組在并聯安裝時，如果各機組的流量與其額定流量不一致，將使機組不能在高效點運行，影響機組發揮zui大效能。這種情況應在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。冷水機組連接多臺冷卻塔時，每臺冷卻塔也應安裝平衡閥。
2、熱力站：在熱電站或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應在各熱力站的一次環路側安裝平衡閥。為保證各二次環路水流量為設計流量，熱力站的各二次環路側也應安裝平衡閥。
3、小區供熱管網：小區供熱管網往往由一個鍋爐房或熱力站向若干棟建筑物供熱。由總管、干管和各干管上與建筑物管路入口相連的支管組成。由于每棟建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成遠端過熱，遠端過冷。應在每條干管和每條支管上安裝平衡閥，保證各干管和每棟建筑物之間的流量平衡。
4、建筑物內供熱和空調管網：建筑物內供熱和空調管網系統，要滿足節能要求，就需要保證所有的立管和支管都復合設計流量。這是在總管、干管、立管和支管上都安裝平衡閥。

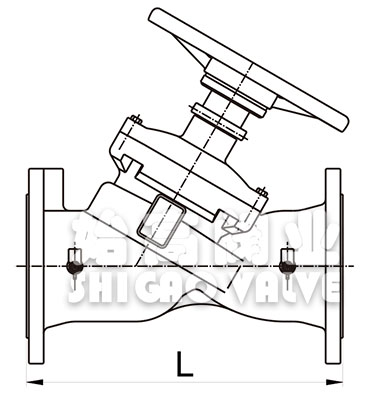

| 產品代號 | NPS | DN | L | Kv | Cv |
| STBV-H16Q-050 | 2 | 50 | 230 | 48 | 56 |
| STBV-H16Q-065 | 2-1/2 | 65 | 290 | 82 | 96 |
| STBV-H16Q-080 | 3 | 80 | 310 | 117 | 137 |
| STBV-H16Q-100 | 4 | 100 | 350 | 211 | 246 |
| STBV-H16Q-125 | 5 | 125 | 400 | 383 | 447 |
| STBV-H16Q-150 | 6 | 150 | 480 | 464 | 542 |
| STBV-H16Q-200 | 8 | 200 | 600 | 793 | 925 |
| STBV-H16Q-250 | 10 | 250 | 730 | 1139 | 1329 |
| STBV-H16Q-300 | 12 | 300 | 850 | 2019 | 2356 |
1、靜態平衡閥應用在采暖、空調集水器回水主管及總管，與管道公稱直徑相同。
2、采暖垂直立管、水平支管回水管，一般與管道公稱直徑相同，水平支管回水管也可以根據計算確定平衡公稱直徑。
3、空調水平回水支管，一般與管道公稱直徑相同，水平支管回水管也可以根據計算確定平衡閥公稱通徑。
4、各空調末端回水分支管道的分支管。根據計算確定平衡閥公稱直徑。
靜態流量平衡閥是一種特殊功能的閥門，它具有良好的流量調節特性，相對流量與相對開度呈線性關系。有準確的閥門開度指示，最小讀數為閥門全開度的1％。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的靜態流量平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
