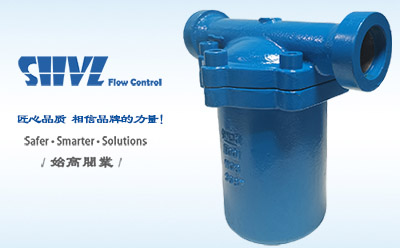

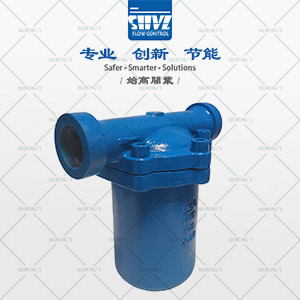

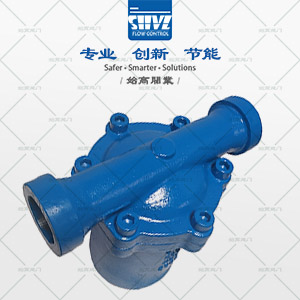

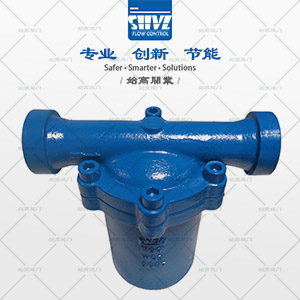

CS45,CS65 - 高壓倒吊桶式蒸汽疏水閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌: | 始高閥門 | 產品名稱: | 高壓倒吊桶式蒸汽疏水閥 |
| 產品型號: | CS45;CS65 | 閥體材質: | WCB;WC6 |
| 連接方式: | 焊接;法蘭 | 公稱通徑: | DN15~DN50 |
| 驅動方式: | 自動 | 適用介質: | 蒸汽;空氣;凝結水 |
| 公稱壓力: | PN64;PN100 | 適用溫度: | <300℃ |
|
CS45,CS65高壓倒吊桶式蒸汽疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的,工作動作準確,可靠。維修方便內部零件采用不銹鋼制造,均安裝在閥蓋上,并設有過濾網裝置,日常維護方便。廣泛用于石油、化工、電力、印染紡織、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。能夠迅速排除凝結水,有效地組織蒸汽泄漏。
內部裝有雙閥座差壓機構及SSCV關閉系統,動作可靠,排量大;
特殊設計的U型通道使閥內始終處于水封狀態,有效組織蒸汽泄露;
敞口的腹痛抗水擊,吊桶頂部的獨特設計,可有效防止蒸汽汽鎖空氣氣堵現象;
可承受高背壓。


CS45外形尺寸
| DN | L | H | h | W |
| 15 | 250 | 235 | 210 | 175 |
| 20 | 250 | 235 | 210 | 175 |
| 25 | 250 | 235 | 210 | 175 |
| 32 | 270 | 235 | 210 | 175 |
| 40 | 320 | 305 | 275 | 230 |
| 50 | 320 | 305 | 275 | 230 |
CS65外形尺寸
| DN | L | H | h | W |
| 15 | 230 | 235 | 210 | 175 |
| 20 | 230 | 235 | 210 | 175 |
| 25 | 230 | 235 | 210 | 175 |
| 32 | 270 | 235 | 210 | 175 |
| 40 | 270 | 305 | 275 | 230 |
| 50 | 270 | 305 | 275 | 230 |
高壓倒吊桶式蒸汽疏水閥雙閥座壓差機構和SCCV關閉系統,SCCV是閥門“自動關閉和自動定心”系統,與雙閥座壓差機構安裝在一個單元,延長使用壽命。當凝結水量增大時,吊桶失去浮力使得機構反向密封而產生壓差,主閥開啟而獲得大排量,用汽設備迅速啟動,大限度提高加熱設備的熱效率。
