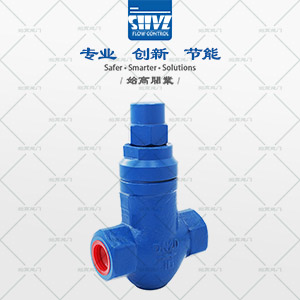

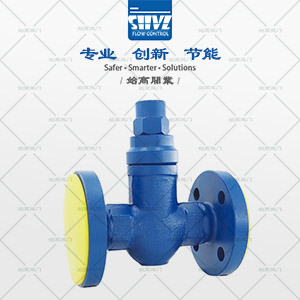

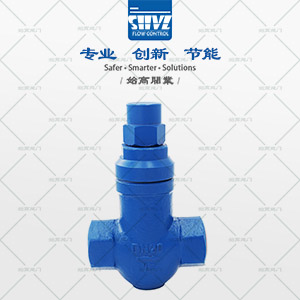

STB,STC - 恒溫?zé)犰o力波紋管式疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	恒溫?zé)犰o力波紋管式疏水閥
產品型號：	STB,STC	閥體材質：	A105;F304
連接方式：	內螺紋,法蘭	公稱通徑：	DN15~DN50
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
TMO最大工作溫度：	300℃	公稱壓力	PN25

閥門概述Product introduction

STB/STC恒溫?zé)犰o力波紋管式疏水閥根據閥腔內溫度的變化形成波紋管內感溫液體的汽化或冷凝，波紋管的內壓產生變化而驅使波紋管帶動閥芯作移動啟閉閥座孔，達到阻汽排水。

結構特點Features

-排放溫度可調整，有效利用凝結水中的顯熱，節能效果好；
-不受震動、蒸汽壓力波動及水擊影響；
-連續排水，無噪聲，耐腐蝕，使用壽命長；
-設計結構緊湊，可任意方向安裝；
-抗水擊，排空氣性能好；
-該閥在很少冷凝水形成的工況下都無新鮮蒸汽泄漏。

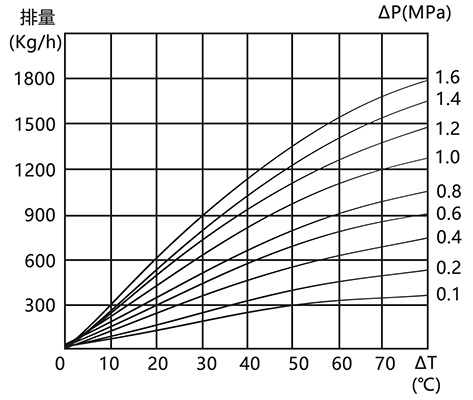

排量圖Displacement diagram

恒溫?zé)犰o力波紋管式疏水閥排量圖

外形尺寸Overall Dimension

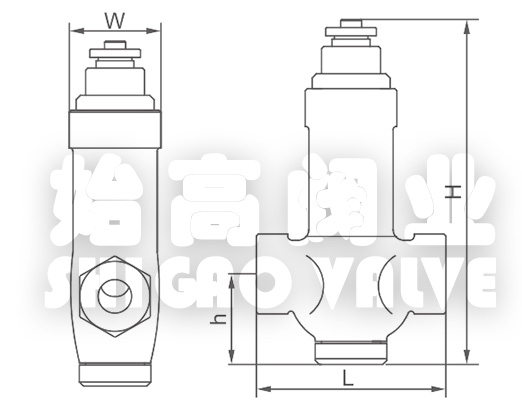

STB恒溫?zé)犰o力波紋管式疏水閥尺寸圖

DN	L	H	h	W
15	95	155	38	50
20	95	155	38	50
25	105	155	38	50
32	105	150	40	65
40	115	155	45	65
50	150	160	45	65

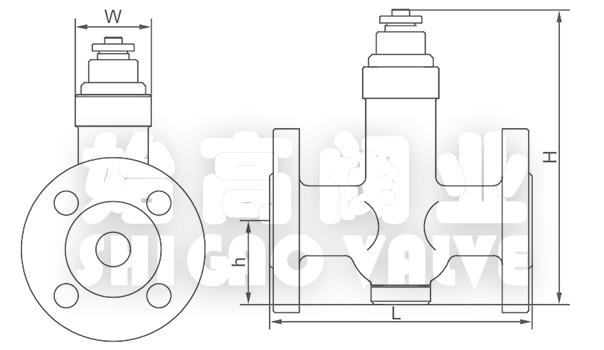

STC恒溫?zé)犰o力波紋管式疏水閥尺寸圖

DN	L	H	h	W
15	150	170	53	50
20	150	170	53	50
25	160	175	58	50
32	210	220	68	65
40	230	225	73	65
50	230	225	73	65

結語Conclusion

STB/STC恒溫?zé)犰o力波紋管式疏水閥用于石油化工、冶金、橡膠、制藥等蒸汽伴熱管線，采暖、儀表保溫系統。
