Y42X彈簧活塞式減壓閥

產品信息
產品型號：Y42X	021-31261651
產品口徑：DN20-DN400	m.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、活塞式減壓閥概述

Y42X彈簧活塞式減壓閥是一種以活塞代替膜片的壓力調節閥。壽命比膜片式提高三倍以上�？趶叫∮贒N50的建議使用Y110X(螺紋連接)的隔膜型減壓閥；口徑大于DN50的選用Y42X(法蘭連接)的活塞型減壓閥。該類閥門屬于可調節型減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變，閥門選材優質，性能可靠，使用壽命長。

二、活塞式減壓閥參數表

公稱通徑：DN20-DN400	公稱壓力：1.6MPa-6.4MPa
適用介質：水、空氣或非腐蝕介質	適用溫度：0℃-80℃
閥體材質：鑄鋼、不銹鋼	法蘭標準：GB/T17241.6、GB/T 9113

三、活塞式減壓閥尺寸表

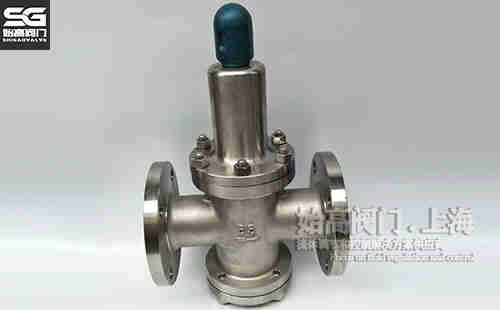

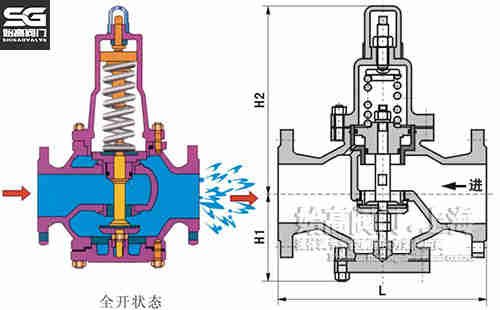

活塞式減壓閥尺寸圖不銹鋼活塞式水用減壓閥

DN	L			H1				H2
DN	PN16/25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	100	105	255	255	265	265
32	200	220	220	100	100	100	110	255	255	265	265
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	125	130	145	330	330	340	355
80	310	330	330	135	135	150	160	340	340	340	360
100	350	380	380	108	108	185	185	317	317	360	360
125	400	450	450	190	200	200	245	560	560	565	565
200	500	550	550	220	245	245	310	630	630	635	635

四、活塞式減壓閥的用途

彈簧活塞式減壓閥耐高壓、出口壓力高時，薄膜式減壓閥就不行，而活塞式可適應很高的出口壓力。適用于工作溫度0-90℃的水、非腐蝕性液體管路上，在高層建筑的冷熱供水和煤礦供水的系統中，可以簡化的節省系統的設備，降低工程造價，也可在各類冷卻系統中起著減壓、穩壓作用，是用戶理想的減壓閥產品之一。

五、應用

彈簧活塞式減壓閥屬于可調節型減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變，閥門選材優質，性能可靠，使用壽命長。

六、安裝

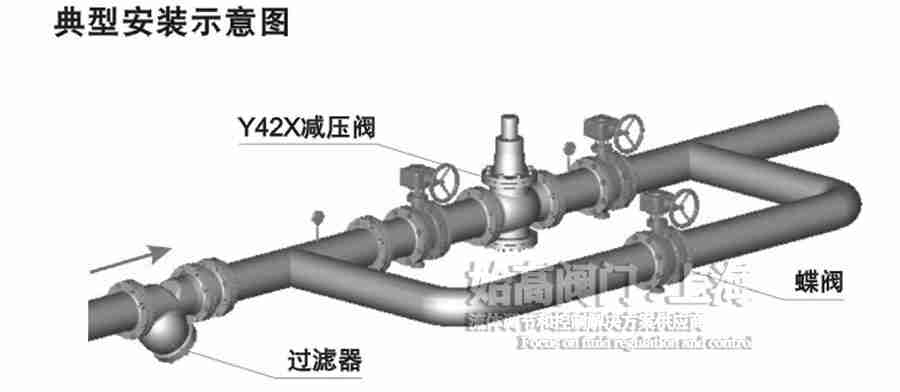

活塞式水用減壓閥安裝示意圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的彈簧活塞式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
