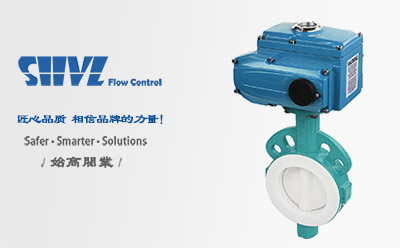

D7 - 電動對夾式襯氟蝶閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動對夾式襯氟蝶閥 |
| 產品型號： | 090-D7-B7-F46-16-C | 閥體材質： | 鑄鐵/鑄鋼/不銹鋼 |
| 連接方式： | 對夾式 | 公稱通徑： | DN50-DN400 |
| 驅動方式： | 電動 | 適用介質： | 酸堿等腐蝕性介質 |
| 適用溫度： | -20℃~180℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 設計標準： | GB/T 12238-2008；ISO 10631-1991；API598 | 結構長度： | GB/T 12221-2005；ISO 5752-1988 |
| 閥門檢驗： | GB/T 13927-2008；ISO 5208-1987 | 閥座材質： | PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA(可溶F4)/PO(聚烯烴) |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
D971F46電動對夾式襯氟蝶閥有開關型和智能型兩種，輸入控制信號(4-20mA或1-5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便、性能可靠，配套簡單、流通能力大，特別適合于介質粘稠、含顆粒、纖維性質的場合。
電動對夾式襯氟蝶閥有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動對夾式襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
1、密封副材料選用不銹鋼和NBR配對，使用壽命長。
2、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
3、蝶板采用框架結構，強度高，過流面積大，流阻小。
4、整體烤漆、能有效地防止銹蝕且需要更換密封閥座密封材料，就可使用與不用介質。

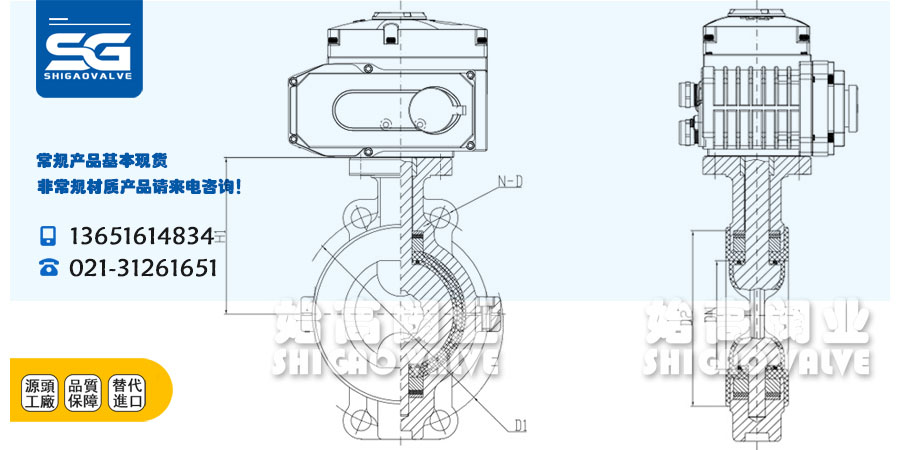

| DN | L | H1 | D1 | D2 |
| 40 | 43 | 172 | 110 | 88 |
| 50 | 43 | 172 | 125 | 102 |
| 65 | 46 | 185 | 145 | 122 |
| 80 | 46 | 215 | 160 | 138 |
| 100 | 52 | 265 | 180 | 158 |
| 125 | 56 | 270 | 210 | 188 |
| 150 | 56 | 310 | 240 | 212 |
| 200 | 60 | 400 | 295 | 242 |
| 250 | 68 | 465 | 355 | 268 |
| 300 | 78 | 550 | 410 | 295 |
| 350 | 78 | 550 | 470 | 320 |
電動對夾式襯氟蝶閥是在與介質接觸的過流部位襯上一層較厚的氟塑料，適用于各種不同工業管路中液體和氣體的輸送，特別是具有嚴重腐蝕性、沖刷、高磨介質的使用場合，如：硫酸、磷酸、強堿、等具有強腐蝕性的介質，但不適用于有顆粒和溫度偏高的工藝介質中。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動對夾式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
