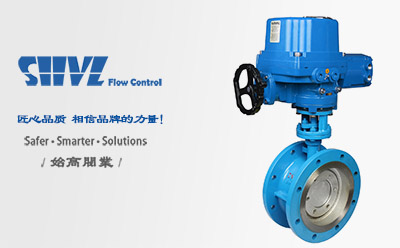

D3 - 電動防爆硬密封法蘭蝶閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動防爆硬密封法蘭蝶閥 |
| 產品型號： | 090-D3-B4-H-16-P | 閥體材質： | 碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50-DN1200(2"-48") |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -40℃~300℃ | 公稱壓力： | 1.0Mpa-4.0Mpa(150LB-300LB) |
| 設計制造： | GB/T12224、API609、ISO10631、ASME B16.34、EN448 | 法蘭標準： | HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 |
| 結構長度： | GB/T12221、API609、ISO5752、ASME B16.10、EN558 | 壓力試驗： | GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
FBD943H電動防爆硬密封法蘭蝶閥是由法蘭三偏心蝶閥與防爆電動執行器配套組成，功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大，電動蝶閥特別是適合介質是粘稠、含顆粒、纖維性質的場合。目前該電動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的工業自動化控制系統中。
電動硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
 |
|

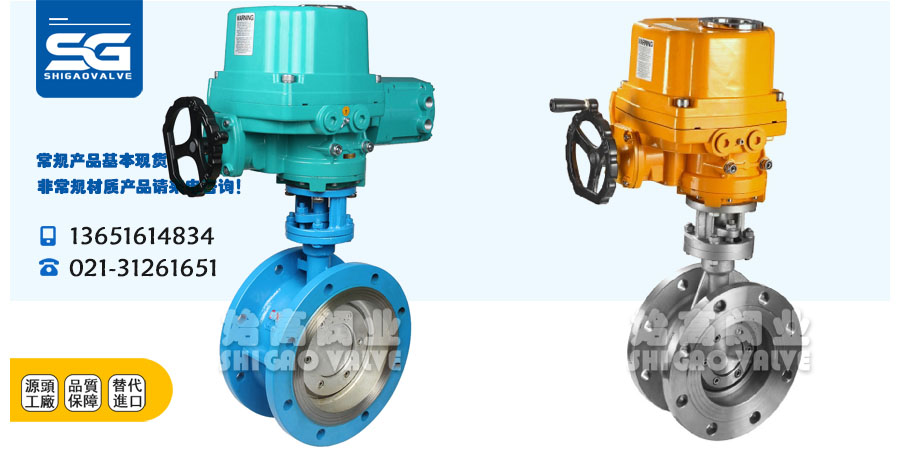

碳鋼電動防爆硬密封法蘭蝶閥（配OHQ電動執行器） |
不銹鋼電動防爆硬密封法蘭蝶閥（配OHQ電動執行器） |
-多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，在低溫和高溫情況下，均具有優良的密封性能。
-采用三維偏心結構，閥座與蝶板接近無磨擦，具有越關越緊的密封功能。
-結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
-蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命。
| DN | L | D | D1 | D2 | T | f | N-D |
| 50 | 108 | 165 | 125 | 102 | 18 | 3 | 4-18 |
| 65 | 112 | 185 | 145 | 122 | 18 | 3 | 8-18 |
| 80 | 114 | 200 | 160 | 138 | 20 | 3 | 8-18 |
| 100 | 127 | 220 | 180 | 158 | 20 | 3 | 8-18 |
| 125 | 140 | 250 | 210 | 188 | 22 | 3 | 8-18 |
| 150 | 140 | 285 | 240 | 212 | 22 | 3 | 8-22 |
| 200 | 152 | 340 | 295 | 268 | 24 | 3 | 8-22 |
| 250 | 165 | 395 | 350 | 320 | 26 | 3 | 12-22 |
| 300 | 178 | 445 | 400 | 378 | 28 | 4 | 12-22 |
| 350 | 190 | 505 | 460 | 438 | 30 | 4 | 16-22 |
| 400 | 216 | 565 | 515 | 490 | 32 | 4 | 16-26 |
| 450 | 222 | 615 | 565 | 550 | 40 | 4 | 20-26 |
| 500 | 229 | 670 | 620 | 610 | 44 | 4 | 20-26 |
電動防爆硬密封法蘭蝶閥是一種應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級在IP65-68，防爆等級為Exd II BT4或CT4的防爆標志。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動防爆硬密封法蘭蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
