高原型直角管接頭式脈沖閥

產品信息
產品型號：SG-G-Z-25DD、SG-G-Z-45DD	021-31261651
產品口徑：G1	m.hsbf-brake.com
產品壓力：0.3-0.6MPa	[email protected]
產品材質：ADC12鋁合金	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

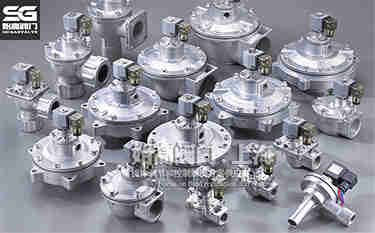

高原型直角管接頭脈沖閥實物

一、高原型直角管接頭式脈沖閥概述

高原型直角管接頭式脈沖閥，其進口之間夾角為90°，適用于氣包與噴吹管之間的安裝鏈接，氣流暢通，能提供符合要求的清灰氣脈沖。電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。受脈沖控制儀輸出信號的控制，對濾袋逐排(室)噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。

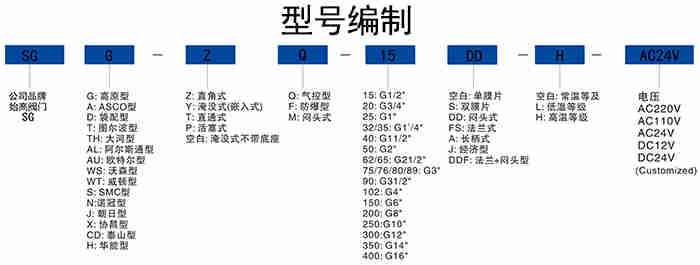

高原型直角管接頭式脈沖閥選型表

二、高原型直角管接頭式脈沖閥參數表

公稱通徑：G1"-G1-1/2"	工作壓力：0.3-0.6MPa
環境溫度：-25℃-60℃(低溫高溫可定制)	閥體材質：ADC12鋁合金
先導組件:430FR不銹鋼等	膜片材質：NBR或氟橡膠
彈簧材質：321不銹鋼	緊固件：302不銹鋼
相對濕度：≤85％	電壓：AC220V/AC110V/AC24V/DC24V/DC12V

三、高原型直角管接頭式脈沖閥尺寸表

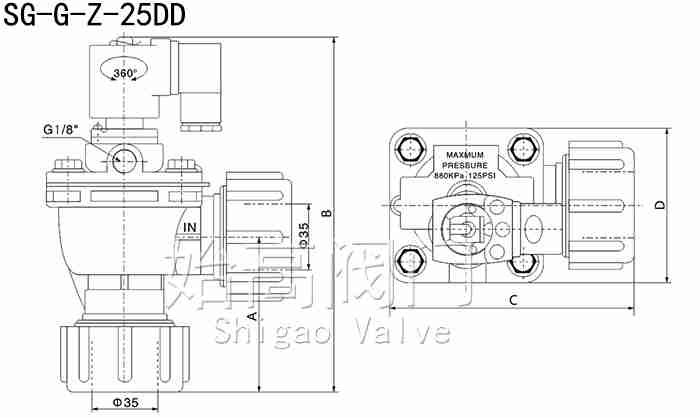

SG-G-Z-25DD高原型直角管接頭脈沖閥尺寸

口徑	A	B	C	D
G1"	83	190	129	82.5

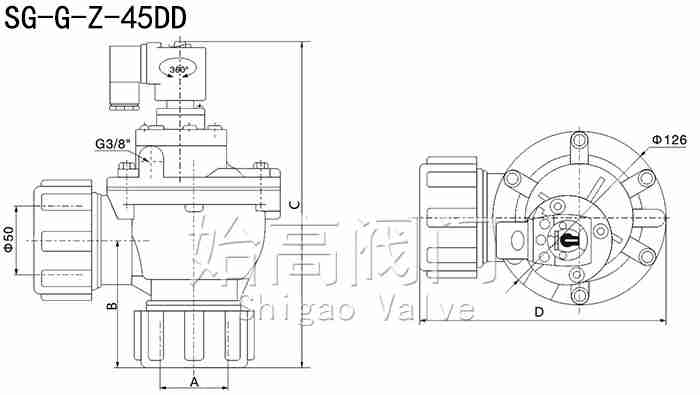

SG-G-Z-45DD高原型直角管接頭脈沖閥尺寸

口徑	A	B	C	D
G1-1/2"	50	92	236	179

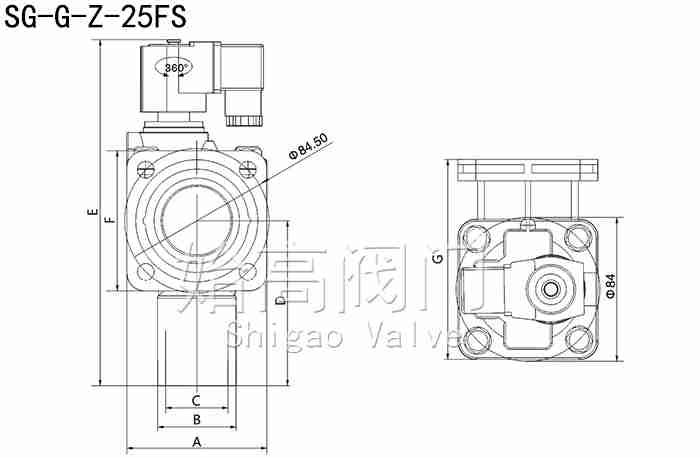

SG-G-Z-25FS高原型直角法蘭脈沖閥尺寸

口徑	A	B	C	D	E	F	G
G1"	82	46	36.5	96.5	203	82	117

SG-G-Z-45FS高原型直角法蘭脈沖閥尺寸

口徑	A	B	C	D	E	F	G
G1-1/2"	61.5	51.8	118	176	260	94	159

四、常見問題及解決方案

使用階段	故障現象	原因分析	排除方法
安裝調試中	所有閥無法打開，但先導部分有動作	檢查氣包壓力是否過低	排查漏氣
	某些閥不工作，其他閥正常	檢查閥的線路連接及線圈	更換配件
	所有閥無法關閉，有漏氣，氣包壓力無法建立	Y型閥，同一氣包的某幾個閥漏氣，造成所有閥漏氣的假象	排查漏氣
	所有閥無法關閉，有漏氣，氣包壓力無法建立	Z型閥，閥的進氣口與噴吹口相反安裝	重新安裝
	某些閥無法關閉，有漏氣	有雜質吸附在膜片上，動鐵芯有卡死現象	清潔膜片，檢查膜片是否完整，檢查動鐵芯及氣塞
	閥關閉緩慢	膜片節流孔受堵	疏通膜片節流孔
使用過程中	某些閥漏氣，膜片關不死，閥常開	長時間通電	檢查控制系統的工作狀況
	有電壓，但閥不動作	膜片損壞或節流孔受堵	及時更換配件
	環境溫度低于-20℃，閥有漏氣或無法打開	環境溫度過低，閥內有結冰現象	注意保溫
使用須知	工作壓力必須嚴格控制在2-6公斤，要求相對穩定。安裝以前必須嚴格清潔氣包內的雜質。壓縮空氣必須嚴格控制為清潔干燥氣源。

五、應用

脈沖閥主要應用于環保除塵行業(又稱除塵閥)，是受電磁或者氣動等先導閥的控制，能在瞬間啟閉高壓氣源產生脈沖閥的膜片閥，同時也有俗稱分別為電磁脈沖閥或者氣控脈沖閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高原型直角管接頭式脈沖閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
