ZQDF蒸汽電磁閥

產品信息
產品型號：ZQDF	021-31261651
產品口徑：DN10-DN50	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蒸汽電磁閥概述

ZQDF型蒸汽電磁閥是工業過程自動化控制系統用的執行器，適用于空氣、蒸汽、自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類，廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘ＩO(shè)施的管路中。

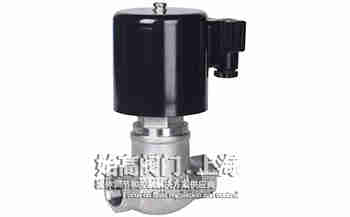

ZQDF不銹鋼蒸汽電磁閥

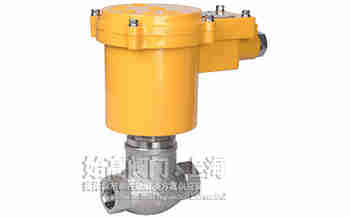

ZQDF防爆型蒸汽電磁閥

二、蒸汽電磁閥參數表

公稱通徑：DN10-DN50	公稱壓力：1.6MPa	適用介質：蒸汽、水、油等
適用溫度：-29℃-180℃	閥體材質：鑄鋼、不銹鋼	作用方式：常開、常閉
使用條件：普通型、防爆型	常規電壓：AC220V(其他可定制)	設計與制造標準：JB/T 7352
結構長度標準：GB/T 12221	法蘭尺寸標準：GB/T 9115	螺紋尺寸標準：GB/T 7307

三、蒸汽電磁閥尺寸表

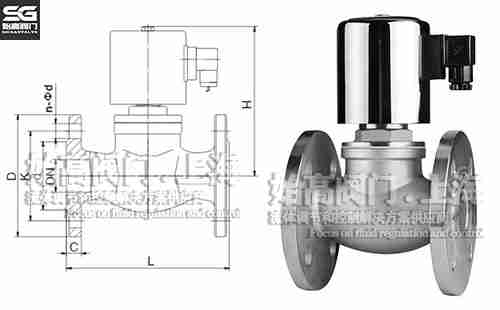

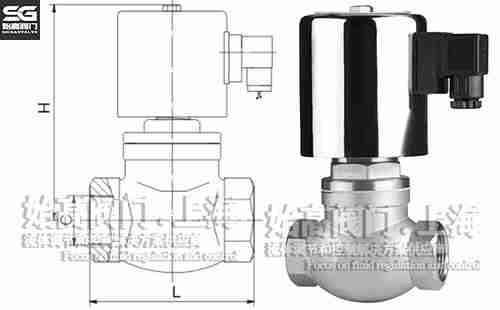

內螺紋ZQDF蒸汽電磁閥尺寸法蘭ZQDF蒸汽電磁閥尺寸

DN	內螺紋連接			法蘭連接
DN	G	H	L	H	L	D	K	d	C
10	3/8	153	56	153	130	90	60	41	14
15	1/2	153	65	153	130	95	65	46	14
20	3/4	153	85	153	150	105	75	56	16
25	1	153	110	153	160	115	85	65	16
32	1-1/4	176	120	176	180	140	100	76	18
40	1-1/2	176	140	176	200	150	110	84	18
50	2	192	165	192	230	165	125	99	20

四、蒸汽電磁閥安裝說明

1、安裝前應參閱該產品的使用說明書，是否符合你的使用要求。
2、管路使用之前應沖洗干凈，介質不清潔的應安裝過濾器，以防止雜質妨礙電磁閥的正常工作。
3、電磁閥一般是單向工作的，不能反裝，閥上箭頭是管路流體的運動方向，必須保持一致。
4、安裝時一般閥體水平，線圈垂直向上，有部分產品可以任意安裝，但在條件允許時垂直，以增長使用壽命。
5、在結冰場所重新工作時應加熱處理，或設置保溫措施。
6、電磁線圈引出線(接插件)連接好后，應確認是否牢固，連接電器元件出點不應抖動，松動將引起電磁閥不工作。
7、連續要生產工作的電磁閥，采用旁路，便于檢修，不影響生產。
8、長時間停用后的電磁閥應排清凝結物后方可使用，拆洗時各零件要按順序放好再回復原狀裝好。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZQDF蒸汽電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
