JFAQ螺紋氣動角座閥鋁合金頭

產品信息
產品型號：JFAQ	021-31261651
產品口徑：DN15-DN100	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、螺紋氣動角座閥鋁合金頭概述

JFAQ螺紋氣動角座閥鋁合金頭在非工作狀態時，由于彈簧力作用，閥門常閉(開)。當執行器活塞被壓縮氣體作用時，閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥主要應用于啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理。

二、螺紋氣動角座閥鋁合金頭參數表

公稱通徑：DN10-DN100	管道壓力：Max 1.6MPa(232psi)
控制壓力：0.3-0.8MPa(43.5-116psi)	控制介質：中性氣體或空氣
閥體材質：CF8M、CF8	氣缸材料：鋁合金
適用介質：水、酒精、油、燃料、中性氣體或液體、有機溶劑、酸堿溶液	介質溫度：-10℃-180℃、25℃-220℃
環境溫度：-10℃-80℃	控制形式：單作用常閉、常開，雙作用常閉，雙作用自由態

三、螺紋氣動角座閥鋁合金頭的特點

1、流量大、流阻小、無水錘。
2、Y型設計，增加30％流量。
3、超長使用壽命。
4、閥桿自動校正，自潤滑，免維護。
5、氣缸可360°旋轉。

四、螺紋氣動角座閥鋁合金頭尺寸表

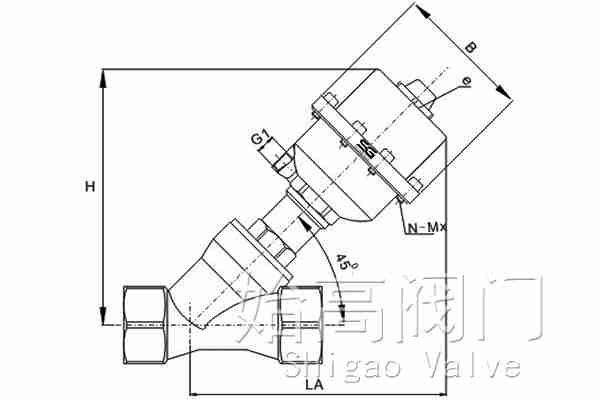

螺紋氣動角座閥鋁合金頭尺寸

DN	D	R	G1	H/LA
10	61	38	1/8	127
15	61	38	1/8	127
20	61	38	1/8	130
25	61	38	1/8	136
25	75	45	1/8	158
32	75	45	1/8	167
32	94	54	1/4	185
40	75	45	1/8	174
	94	54	1/4	192
	115	64	1/4	212
50	75	45	1/8	185
	94	54	1/4	203
	115	64	1/4	222
65	94	54	1/4	224
65	115	64	1/4	244

注：氣動角座閥按氣缸可分為單作用與雙作用：
單作用(氣動頭通常為一個孔)工作原理：根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔)工作原理：給氣控制其開關。

五、螺紋氣動角座閥鋁合金頭圖片

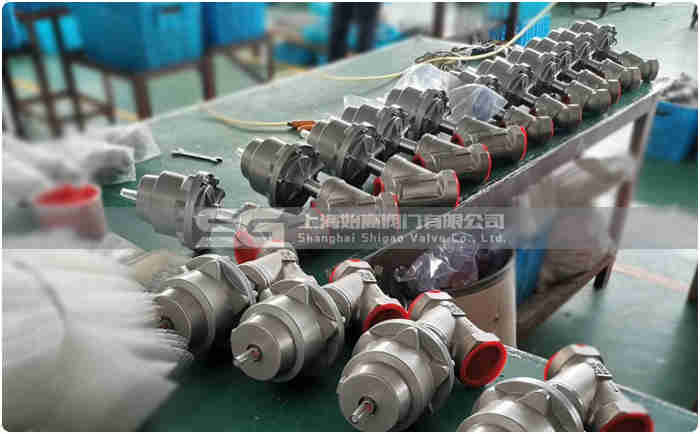

螺紋氣動角座閥鋁合金頭實拍1

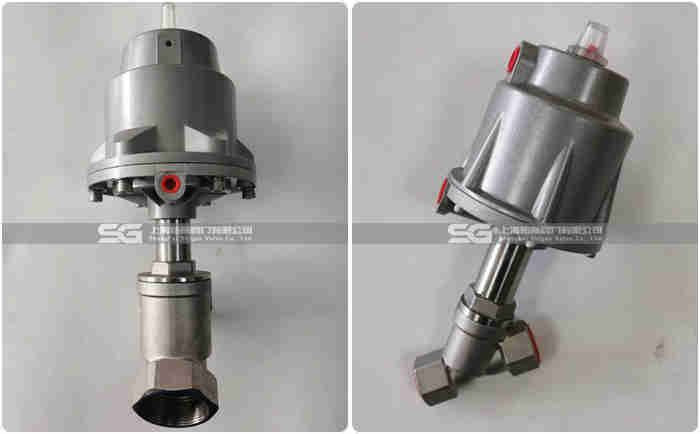

螺紋氣動角座閥鋁合金頭實拍2

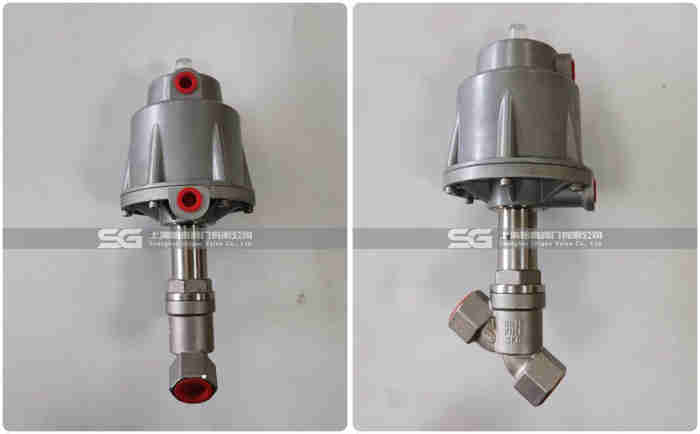

螺紋氣動角座閥鋁合金頭實拍3

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的螺紋氣動角座閥鋁合金頭指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。
