D1 - 防爆電動軟密封蝶閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

防爆電動軟密封蝶閥參數表

產品品牌：	始高閥門	產品名稱：	防爆電動軟密封蝶閥
產品型號：	090-D1-B7-X3-16-C	閥體材質：	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
連接方式：	對夾式	公稱通徑：	DN50-DN1200(2"-48")
驅動方式：	電動	適用介質：	空氣、水、污水、蒸氣、煤氣、油品等
適用溫度：	-18℃~150℃	公稱壓力：	PN1.0、1.6MPa
設計制造：	GB/T2238-1989	法蘭標準：	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	精小型防爆型、OHQ防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	環境溫度：	-25℃~55℃
環境濕度：	10~90%RH	行程：	90°~120°/±10°
動作時間：	7s-120s	絕緣電阻：	100MΩ(500VDC)
電機保護：	過熱保護器(自動恢復型)	手動控制：	可拆卸扳手/手輪
扭矩范圍：	7N.m-2000N.m	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

防爆電動軟密封蝶閥（對夾式）是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，重量輕，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

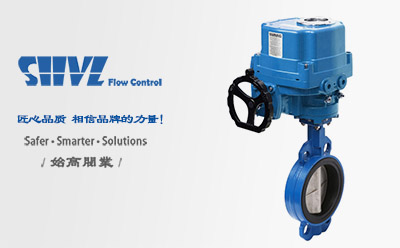

調節型防爆電動軟密封蝶閥（配OHQ電動執行器）	防爆電動不銹鋼軟密封蝶閥（配OHQ電動執行器）

結構特點Features

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

外形尺寸Overall Dimension

防爆電動軟密封蝶閥外形尺寸

DN	L	H	H1	D	D1	D2	N-D
40	33	147	53	80	110	68	4-16
50	42	195	55	95	125	82	4-16
65	44	217	64	114	145	97	4-16
80	44	232	73	126	160	113	8-16
100	50	270	88	154	180	139	8-16
125	56	292	102	180	210	163	8-16
150	56	318	115	206	240	195	8-20
200	60	390	149	264	295	250	8-20
250	68	457	184	320	350	305	12-20
300	78	518	207	370	400	352	12-20
350	78	610	247	430	460	405	16-20
400	102	650	275	480	515	455	16-24
450	114	713	307	550	565	515	20-24
500	127	768	330	590	620	565	20-24

結語Conclusion

防爆電動軟密封蝶閥是一種應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級在IP65-68，防爆等級為Exd II BT4或CT4的防爆標志。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動軟密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
