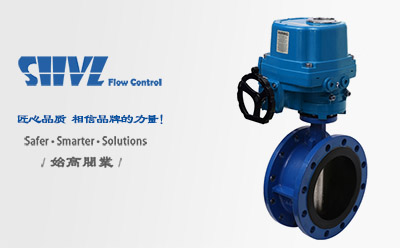

D1 - 電動防爆法蘭蝶閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動防爆法蘭蝶閥 |
| 產品型號： | 090-D1-B4-X3-16-C | 閥體材質： | 鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅 |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50-DN1200(2"-48") |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 閥板材質： | 球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅 | 閥桿材質： | 304不銹鋼/316不銹鋼/416不銹鋼 |
| 閥座材質： | 丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM | 設計制造： | GB/T 12238-2008；ISO 10631-1991；API598 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動防爆法蘭蝶閥的蝶板安裝于管道的直徑方向。電動防爆法蘭蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低近百分之四十）維修方便，外形美觀等突出優點。防爆電動法蘭襯膠蝶閥在管道中一般應當水平安裝。防爆電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。防爆電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
| DN | L | H | H1 | D | D1 | N-D |
| 50 | 108 | 200 | 80 | 165 | 125 | 4-18 |
| 65 | 112 | 219 | 89 | 185 | 145 | 4-18 |
| 80 | 114 | 240 | 95 | 200 | 160 | 8-18 |
| 100 | 127 | 270 | 114 | 220 | 180 | 8-18 |
| 125 | 140 | 295 | 125 | 250 | 210 | 8-18 |
| 150 | 140 | 330 | 142 | 285 | 240 | 8-22 |
| 200 | 152 | 375 | 170 | 340 | 295 | 8-22 |
| 250 | 165 | 433 | 198 | 395 | 350 | 12-22 |
| 300 | 178 | 503 | 223 | 445 | 400 | 12-22 |
| 350 | 190 | 590 | 260 | 505 | 460 | 16-22 |
| 400 | 216 | 660 | 290 | 565 | 515 | 16-26 |
| 450 | 222 | 720 | 320 | 615 | 565 | 20-16 |
| 500 | 229 | 900 | 400 | 670 | 620 | 20-26 |
電動防爆法蘭蝶閥是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級在IP65-68，防爆等級為Exd II BT4或CT4的防爆標志。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動防爆法蘭蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
