當前位置: SG98004 - 過濾活塞式緩閉止回閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 過濾活塞式緩閉止回閥 |
| 產品型號： | SG98004 | 閥體材質： | 鑄鐵、鑄鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN40~DN400 |
| 驅動方式： | 自動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.0Mpa-2.5Mpa |
| 設計制造： | GB/T10674-2006 | 結構長度： | GB/T 12221-2005|JB/T 10674-2006 |
| 法蘭標準： | JB/T 79-1994|GB/T 9112 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

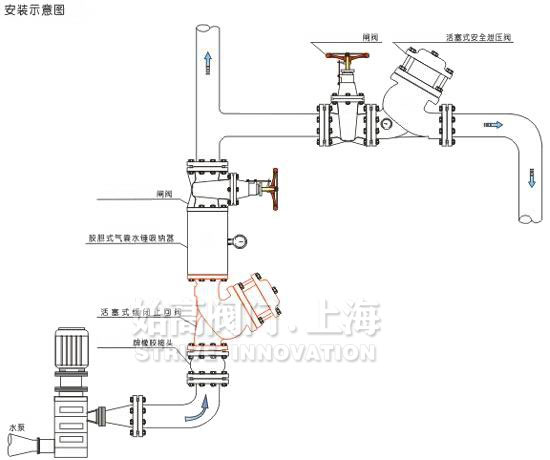

SG98004過濾活塞式緩閉止回閥主要安裝在取水、送水、加壓、潛水、污水等泵站的水泵出水管道上。同時兼具止回閥、截止閥、調節閥、過濾器以及水錘消除器的作用。本閥還具有開啟和關閉速度調控的止回閥作用，可視具體工況配合現場調解開啟和關閉速度，可防止水錘及水擊的產生，達到除噪的效果。
多功能過濾活塞式控制閥系列在主閥內部裝有過濾網結構，與多功能水力控制閥+Y型過濾器的配套裝置相比，大大節省閥門的成本和安裝空間。閥門的驅動裝置采用雙腔控制結構，即活塞下腔與下游出單獨隔出一個控制室。本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥等連接組合成使用場所、目的及功能不同的閥門。此外，還在活塞上腔的閥蓋上配備了調節螺桿裝置，通過調節螺桿可以適當?shù)恼{(diào)節流量或者關閉閥門。
多功能過濾活塞式控制閥是通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。閥門在閥蓋上配置調節螺桿，因而可以控制閥門的最大開度和流量，并在必要時可以手動閥。
全開狀態
當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥瓣開啟，另一方面通過導管系統進入活塞下腔，而活塞上腔的水通過導管系統泄入壓力級的閥門出水口，而閥門在二合力的作用下緩慢開啟。
全閉狀態
當水泵停機后，閥門中的水流速度降低，在接近零時，主閥板載彈簧力和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回到活塞上腔，并推動固定在閥桿上的小閥板緩慢關閉。
過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針型閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的過濾活塞式緩閉止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
