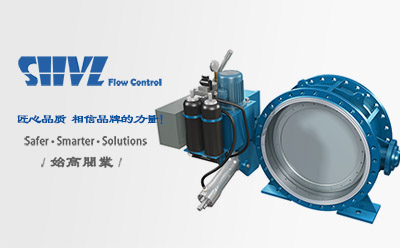

蓄能罐式液控緩閉止回蝶閥

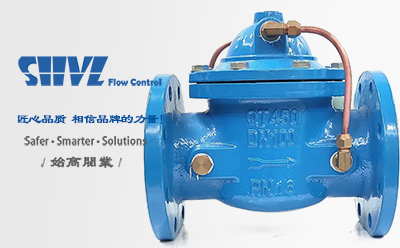

300X緩閉止回閥
緩閉式止回閥微阻緩閉蝶式止回閥
| 內容摘要 |

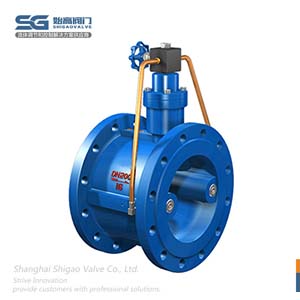

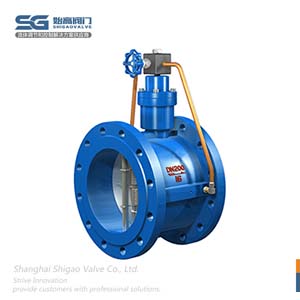

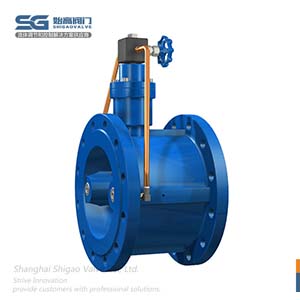

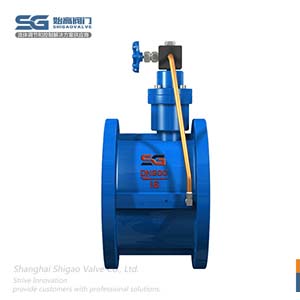

HH48X/HH49X微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧 、儲油缸、緩閉系統、針型閥組成。閥瓣采用橡膠與鋼板經高溫壓制而成，它具有設計新穎、體積小、重量輕、流阻小、密封可靠、啟閉平穩、耐磨損、使用壽命長等特點。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 微阻緩閉蝶式止回閥 |
| 產品型號： | HH48X/HH49X | 閥體材質： | 鑄鐵、鑄鋼、球墨鑄鐵、不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN40-DN1000 |
| 公稱壓力： | 1.0MPa-2.5MPa | 適用介質： | 水、污水、海水 |
| 適用溫度： | -10℃-80℃ | 閥軸材質： | 不銹鋼 |
| 緩閉時間： | 3秒-60秒 | 法蘭標準： | GB/T 17241.6；GB/T 9113 |
| 檢查和試驗： | GB/T 13927；API 598 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

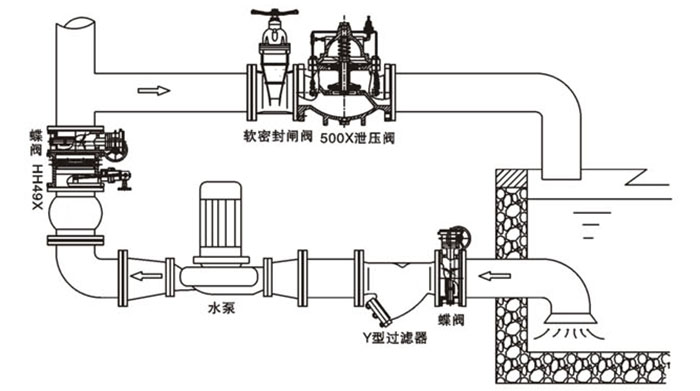

HH48X/HH49X微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧 、儲油缸、緩閉系統、針型閥組成。閥瓣采用橡膠與鋼板經高溫壓制而成，它具有設計新穎、體積小、重量輕、流阻小、密封可靠、啟閉平穩、耐磨損、使用壽命長等特點。主要安裝在給排水、污水、海水、油品等介質的管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。
微阻緩閉蝶式止回閥主要依靠介質的推力作用，將兩塊閥瓣平穩推開，在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉到80％左右。閥瓣將頂在活塞桿頂端上，而活塞后腔的介質只能通過針型閥慢慢流回到油缸內，活塞桿緩慢退回。在活塞缸的阻力作用下，使閥瓣緩慢關閉，知道完全密封。閥瓣被緩閉系統分成先快速關閉后緩慢兩部關閉，從而起到了緩閉止回消聲，防止破壞性水錘的作用，保證泵和管線的使用安全。微阻緩閉蝶式止回閥主要依靠介質的推力作用，將兩塊閥瓣平穩推開，在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。

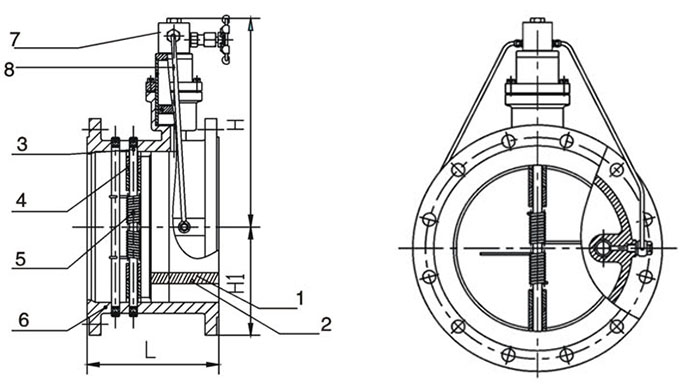

| DN | L | H | H1 |
| 50 | 150 | 205 | 85 |
| 65 | 170 | 230 | 95 |
| 80 | 180 | 255 | 105 |
| 100 | 190 | 280 | 130 |
| 125 | 200 | 290 | 148 |
| 150 | 210 | 310 | 172 |
| 200 | 230 | 350 | 210 |
| 250 | 250 | 415 | 240 |
| 300 | 270 | 450 | 264 |
| 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 |
| 450 | 330 | 585 | 351 |
| 500 | 350 | 640 | 379 |
| 600 | 390 | 720 | 434 |
| 700 | 430 | 780 | 491 |
| 800 | 470 | 840 | 549 |
| 900 | 510 | 990 | 600 |
| 1000 | 550 | 1050 | 655 |
| 1200 | 630 | 1210 | 770 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的微阻緩閉蝶式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
