鏈輪式漿液閥
| 產品信息 | |
| 產品型號:SGUZL73X | 021-31261651 |
| 產品口徑:DN40-DN1800 | m.hsbf-brake.com |
| 產品壓力:1.0MPa-1.6MPa | [email protected] |
| 產品材質:球墨鑄鐵 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、鏈輪式漿液閥概述
SGUZL73X鏈輪式漿液閥為無凹槽刀閘閥,采用超薄型一體式閥體與平型式單閘板結構,有效的解決漿液閥密封不嚴,使用壽命短及閘閥易堵塞、安裝笨重等眾多缺點,廣泛應用于礦山排渣、城市污水處理、電廠、造紙化工等諸多領域。
二、鏈輪式漿液閥參數表
| 公稱通徑:DN40-DN800 | 公稱壓力:1.0MPa-1.6MPa、10K、150LB |
| 適用介質:水、煤、紙漿、粉塵等 | 適用溫度:0-80℃ |
| 閥體材質:球墨鑄鐵 | 閘板材質:2Cr13、SS201、SS304、SS316、SS316L、SS310、2205 |
| 密封形式:X(丁腈橡膠、三元乙丙橡膠、氟橡膠) | 填料密封:含油四氟盤根、芳輪盤根、高水基橡膠 |
| 連接方式:對夾、法蘭、梅花式 | 法蘭標準:國標、日標、美標 |

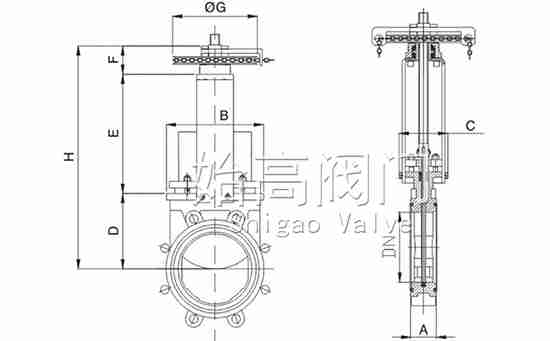

三、鏈輪式漿液閥尺寸表
| DN | A | B | C | D | E | F | H |
| 50 | 48 | 115 | 90 | 105 | 132 | 228 | 295 |
| 65 | 48 | 130 | 90 | 115 | 150 | 275 | 335 |
| 80 | 51 | 148 | 90 | 124 | 171 | 283 | 365 |
| 100 | 51 | 185 | 90 | 135 | 180 | 380 | 385 |
| 125 | 57 | 220 | 100 | 155 | 210 | 435 | 435 |
| 150 | 57 | 220 | 120 | 175 | 250 | 445 | 495 |
| 200 | 70 | 265 | 120 | 205 | 310 | 485 | 595 |
| 250 | 70 | 345 | 130 | 245 | 370 | 545 | 695 |
| 300 | 76 | 400 | 140 | 290 | 450 | 640 | 820 |
| 350 | 76 | 445 | 150 | 318 | 492 | 670 | 895 |
| 400 | 89 | 526 | 150 | 362 | 538 | 750 | 985 |
四、應用
鏈輪式漿液閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管道上,接觸或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鏈輪式漿液閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
