WHEX-B37C - 襯氟排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 襯氟排氣閥 |
| 產品型號： | WHEX-B37C | 閥體材質： | ASTM A216 WCB |
| 連接方式： | 法蘭連接 | 驅動方式： | 自動 |
| 公稱通徑： | 2"~8" | 公稱壓力： | 150LB / 300LB PN16 / PN25 / PN40 |
| 浮球材質： | HDPE, PTFE | 適用溫度： | -29°C ~ +80°C |
| 適用介質： | 海水/污水/腐蝕性液體 | 內襯材質： | PTFE / PFA |
| 設計標準： | ASME B16.34 ASME B16.5 ASME B31.3 | 法蘭標準： | ASME B16.5/BS EN 1092 |
|
閥門概述Product introduction
襯氟排氣閥專為惡劣的工況而設計的一款三功能防水錘排氣閥，設計用于嚴重的腐蝕性環境如化工廠、紙漿廠、處理廠和礦山的管道。特殊閥瓣的設計，內部閥體內襯PTFE，使其在大多數工況下具有出色的防腐性能。
結構特點Features
-襯氟排氣閥設計用于抵抗大多數腐蝕性流體，如H2S或H2SO4、HCI和其它濃縮和稀釋的高腐蝕性介質；
-出色的防腐性能，所有過流部件均采用SS904L、Viton、HDPE和PTFE；
- 設計緊湊、體積小、重量輕；
-管道充氣過程中空氣釋放量大；
-加壓管道下的小排氣；
-管道排水時進氣量大；
-適用于高侵蝕性環境的涂層（環氧樹脂）；
技術參數Technical parameter
| 流體 | 濃度 | 溫度 |
| HCI | ＜90％ | ＜80℃ |
| HCIO | 所有 | ＜80℃ |
| H2S | 所有 | ＜80℃ |
| HN03 | ＜25％ | ＜70℃ |
| H2S03 | 所有 | ＜80℃ |
| HCI04 | ＜90％ | ＜80℃ |
| H2S04 | ＜90％ | ＜80℃ |
| H3P04 | ＜85％ | ＜80℃ |

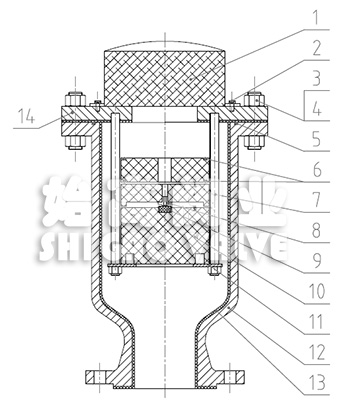

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 防塵蓋 | SS304 |
| 2 | 防塵蓋螺栓 | B7 |
| 3 | 螺栓 | B7 |
| 4 | 螺母 | 2H |
| 5 | 上蓋O型圈 | VITON |
| 6 | 閥瓣O型圈 | VITON |
| 7 | 閥瓣固定架 | SS904L |
| 8 | 中腔排氣孔 | SS904L |
| 9 | 閥座 | VITON |
| 10 | 浮動圓盤 | HDPE |
| 11 | 固定板 | SS904L |
| 12 | 閥體 | WCB |
| 13 | 閥體內襯 | PTFE |
| 14 | 上閥蓋 | A105 |

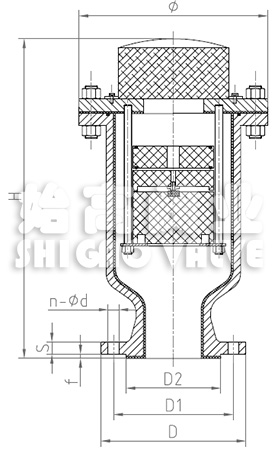

外形尺寸Overall Dimension
| 產品代號 | NPS | H | Φ | D | D1 | D2 | S | N-d | f |
| WHEX-B37C-0050 | 2" | 270 | 160 | 150 | 120.7 | 92 | 17.5 | 4-19 | 2 |
| WHEX-B37C-0065 | 2-1/2" | 280 | 175 | 180 | 139.7 | 105 | 21 | 4-19 | 2 |
| WHEX-B37C-0080 | 3" | 280 | 175 | 190 | 152.4 | 127 | 22.5 | 4-19 | 2 |
| WHEX-B37C-0100 | 4" | 310 | 195 | 230 | 190.5 | 157 | 22.5 | 8-19 | 2 |
| WHEX-B37C-0150 | 6" | 380 | 225 | 280 | 241.3 | 216 | 24 | 8-22 | 2 |
| WHEX-B37C-0200 | 8" | 435 | 280 | 345 | 298.5 | 270 | 27 | 8-22 | 2 |
結語Conclusion
襯氟排氣閥保證在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生產；而當隨后出現的水柱彌合工況時，空氣閥能有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
