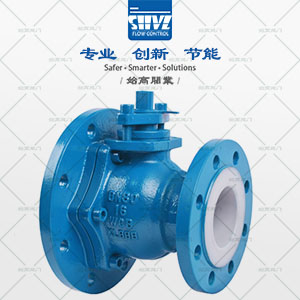

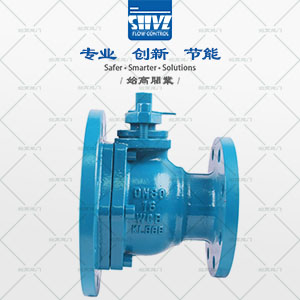

襯氟放料球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 襯氟放料球閥 |
| 產品型號： | FQ41F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN25~DN250 |
| 驅動方式： | 手動/氣動/電動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN6;PN10;PN16 |
|

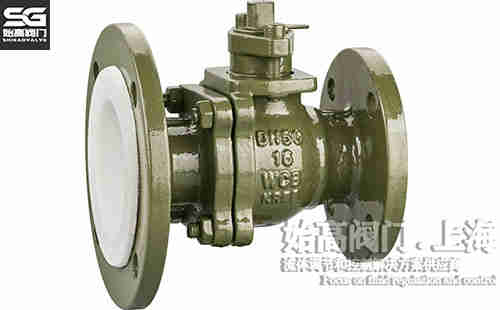

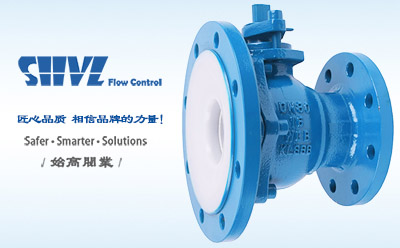

一、襯氟放料球閥概述
FQ41F46襯氟放料球閥是為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭，另一端為與反應釜放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外形美觀、強度高、經久耐用。是現代化工工藝流程中廣泛使用的耐腐閥門。
二、襯氟放料球閥參數表
| 公稱通徑：DN40-DN250 | 公稱壓力：0.6MPa-1.6MPa |
| 適用介質：腐蝕性介質 | 適用溫度：-50℃-150℃ |
| 閥體材質：碳鋼 | 法蘭尺寸：HG/T 20592 |

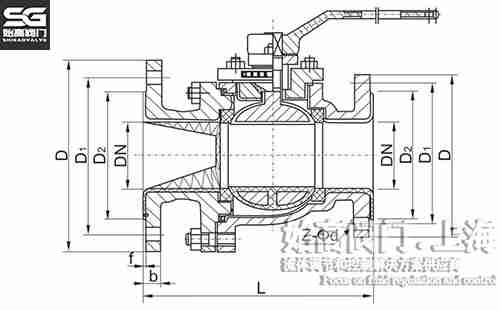

三、襯氟放料球閥尺寸表
| DN | L | D | D1 | D2 | f | b | Z-d |
| 25/40 | 140 | 115/130 | 85/100 | 68/80 | 3/3.5 | 18/18 | 4-14/4-14 |
| 25/50 | 140 | 115/140 | 85/110 | 68/90 | 3/4 | 18/18 | 4-14/4-14 |
| 32/50 | 155 | 140/140 | 100/110 | 78/80 | 3.5/4 | 18/18 | 4-18/4-14 |
| 32/65 | 155 | 140/160 | 100/130 | 78/110 | 3.5/4 | 18/18 | 4-18/4-14 |
| 40/80 | 170 | 150190 | 110/150 | 88/128 | 3.5/4 | 18/18 | 4-18/4-18 |
| 40/100 | 170 | 150/210 | 110/170 | 88/148 | 3.5/4.5 | 18/18 | 4-18/4-18 |
| 40/125 | 170 | 150/240 | 110/200 | 88/178 | 3.5/4.5 | 18/18 | 4-18/8-18 |
| 50/80 | 190 | 165/190 | 125/150 | 102/128 | 4/4 | 18/20 | 4-18/8-18 |
| 50/100 | 190 | 165/210 | 125/170 | 102/148 | 4/4.5 | 18/20 | 4-18/8-18 |
| 50/125 | 190 | 165/240 | 125/200 | 102/178 | 4/4.5 | 18/20 | 4-18/8-18 |
| 50/150 | 190 | 165/265 | 125/225 | 102/202 | 4/4.5 | 18/20 | 4-18/8-18 |
| 65/100 | 210 | 185/210 | 145/170 | 122/148 | 4/4.5 | 18/20 | 4/8-18/8-18 |
| 65/125 | 210 | 185/240 | 145/200 | 122/178 | 4/4.5 | 18/20 | 4/8-18/8-18 |
| 80/100 | 245 | 200/210 | 160/170 | 138/148 | 4/4.5 | 20/20 | 8-18/4-18 |
| 80/125 | 210 | 200/240 | 160/200 | 138/178 | 4/4.5 | 20/20 | 8-18/8-18 |
| 80/150 | 245 | 200/265 | 160/225 | 138/202 | 4/4.5 | 20/20 | 8-18/8-18 |
| 100/125 | 280 | 220/240 | 180/200 | 158/178 | 4.5/4.5 | 20/22 | 8-18/8-18 |
| 100/150 | 280 | 220/265 | 180/225 | 158/202 | 4.5/4.5 | 20/22 | 8-18/8-18 |
| 100/200 | 280 | 220/320 | 180/280 | 158/258 | 4.5/5 | 20/22 | 8-18/8-18 |
| 125/150 | 320 | 250/320 | 210/280 | 188/202 | 4.5/4.5 | 20/22 | 8-18/8-18 |
| 125/200 | 320 | 250/320 | 210/280 | 188/258 | 4.5/5 | 22/22 | 8-18/8-18 |
| 125/250 | 320 | 250/375 | 210/335 | 188/312 | 4.5/5 | 22/26 | 8-18/12-18 |
| 150/200 | 360 | 285/320 | 240/280 | 212/258 | 4.5/5 | 22/24 | 8-22/8-18 |
| 150/250 | 360 | 285/375 | 240/335 | 212/312 | 4.5/5 | 22/26 | 8-22/12-18 |
四、使用范圍
襯氟放料球閥適用在各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP襯氟球閥還適用于各種濃度的強堿有機溶劑以及其他腐蝕性氣體、液體介質的管路上使用。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟放料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
