對夾單瓣襯氟止回閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	對夾單瓣襯氟止回閥
產品型號：	H74F46	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭連接	公稱通徑：	DN40~DN500
驅動方式：	自動	適用介質：	水、油、酸堿物等
適用溫度：	-10℃~120℃	公稱壓力：	PN6;PN10;PN16;PN25
設計標準：	GB/T 12224；HG/T 3704	結構長度：	GB/T 12221
法蘭尺寸：	HG/T 20592	壓力試驗：	GB/T 13927

一、對夾單瓣襯氟止回閥概述

H74F46對夾單瓣襯氟止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。安裝空間有限制的場所較為適用，對夾式單瓣襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等。

二、對夾單瓣襯氟止回閥的特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4-1/8。
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4-1/20。
3、閥瓣關閉快速，水錘壓力小。
4、水平管道或垂直管道均可使用，安裝方便。
5、流道通暢、流體阻力小。
6、動作靈敏、密封性能好。

三、對夾單瓣襯氟止回閥參數表

公稱通徑：DN40-DN500	公稱壓力：0.6MPa-1.6MPa
適用介質：酸、堿、腐蝕性介質	適用溫度：0℃-100℃
閥體材質：碳鋼、不銹鋼	設計與制造標準：JB/T 8937、API6D
結構長度：JB/T 8937	法蘭尺寸：HG/T 20592、ASME B16.5

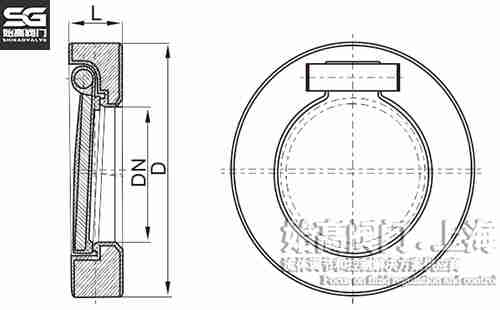

四、對夾單瓣襯氟止回閥尺寸表

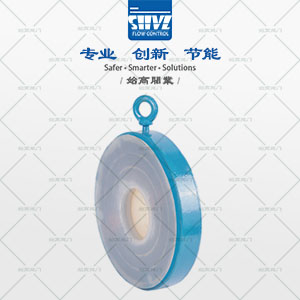

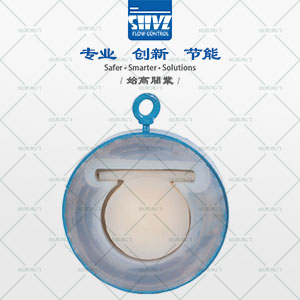

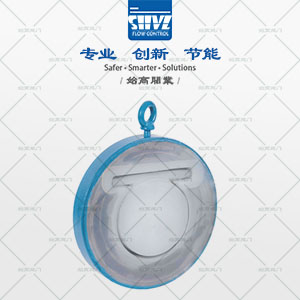

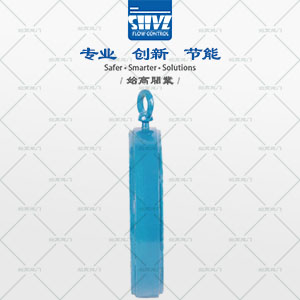

對夾單瓣襯氟止回閥尺寸內襯F4對夾式止回閥實物

公稱通徑	PN0.6(MPa)		PN1.0/1.6(MPa)		PN2.5(MPa)/ANSI 300LB
DN	L	D	L	D	L	D
40	26	80	26	88/73	26	88/73
50	26	90	26	102/92	26	102/92
65	26	110	26	122/105	26	122/105
80	26	128	26	138/127	26	138/127
100	26	148	26	158/157	26	162/157
125	26	178	26	188/186	26	188/186
150	29	202	29	212/216	29	218/216
200	30	258	30	268/270	30	278/270
250	30	312	30	320/324	38	335/324
300	38	365	38	370/381	51	395/381
350	44	415	44	430/413	51	450/413
400	51	465	51	482/470	51	505/470
450	60	520	60	532/533	76	555/533
500	64	570	64	585/584	83	615/584

五、工作原理

對夾單瓣襯氟止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。適用于各類具強腐蝕介質的工業管路系統中做啟閉裝置。由于氟塑料在耐強腐蝕介質方面所具有的獨特性能，內襯在各類鑄鐵、碳鋼、不銹鋼的閥體或管件內壁及閥門內件的外表面。
