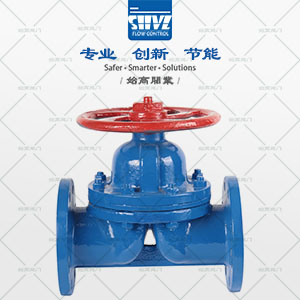

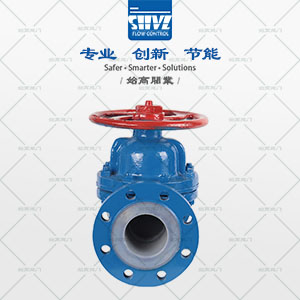

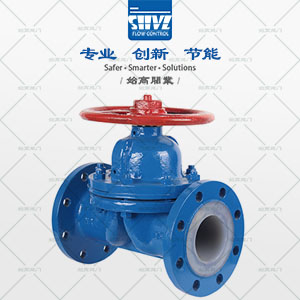

襯氟隔膜閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 襯氟隔膜閥 |
| 產品型號： | G41F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN300 |
| 驅動方式： | 自動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN6;PN10;PN16 |
| 設計標準： | GB/T 12224；HG/T 3704 | 結構長度： | HG/T 3704 |
| 法蘭尺寸： | HG/T 20592 | 壓力試驗： | GB/T 13927 |
|
一、襯氟隔膜閥概述

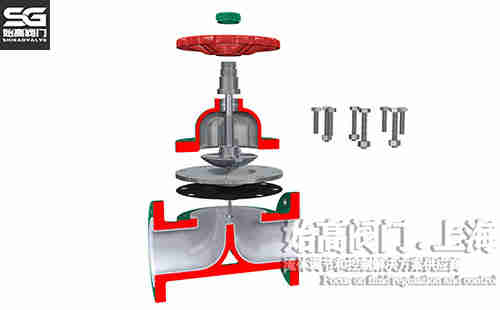

G41F46襯氟隔膜閥是一種特殊形式的截斷閥，在閥體和閥蓋內裝有撓性隔膜或組合隔膜，其關閉件是與隔膜相連的一種壓縮裝置，啟閉件由鋼制閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，已達到截斷管內介質的目的。
二、襯氟隔膜閥參數表
| 公稱通徑：DN15-DN350 | 公稱壓力：0.6MPa-1.6MPa |
| 適用介質：腐蝕性介質 | 適用溫度：0-100℃ |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 設計與制造：GB/T12239 |
| 結構長度：HG/T 3704 | 法蘭尺寸：HG/T 20592 |
三、零件材質
| 序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 |
| Z | C | P | ||
| 1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 |
| 2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19 |
| 3 | 襯里層 | FEP(F46) | PCTFE(F3) | PTFE(F4)PO |
| 4 | 膈膜片 | FEP(F46) | ||
| 5 | 螺母 | 45 | 45 | 0Cr18Ni9 |
| 6 | 手輪 | HT200 | HT200 | WCC |

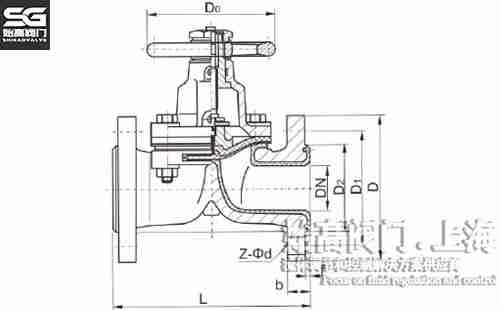

四、襯氟隔膜閥尺寸表
| DN | L | D | D1 | D2 | f | b | Z-φd |
| 15 | 125 | 80 | 55 | 40 | 3 | 12 |
|
| 20 | 135 | 90 | 65 | 50 | 3 | 14 | 4-11 |
| 25 | 145 | 100 | 75 | 60 | 3.5 | 14 | 4-11 |
| 32 | 160 | 120 | 90 | 70 | 3.5 | 14 | 4-14 |
| 40 | 180 | 130 | 100 | 80 | 3.5 | 14 | 4-14 |
| 50 | 210 | 140 | 110 | 90 | 4 | 14 | 4-14 |
| 65 | 250 | 160 | 130 | 110 | 4 | 14 | 4-14 |
| 80 | 300 | 190 | 150 | 128 | 4 | 16 | 4-18 |
| 100 | 350 | 210 | 170 | 148 | 4.5 | 16 | 4-18 |
| 125 | 400 | 240 | 200 | 178 | 4.5 | 18 | 8-18 |
| 150 | 460 | 265 | 225 | 202 | 4.5 | 18 | 8-18 |
| 200 | 570 | 320 | 280 | 258 | 5 | 20 | 8-18 |
| 250 | 680 | 375 | 335 | 312 | 5 | 22 | 12-18 |
| 300 | 790 | 440 | 395 | 365 | 5 | 22 | 12-22 |
| 350 | 927 | 490 | 445 | 415 | 5 | 22 | 12-22 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
