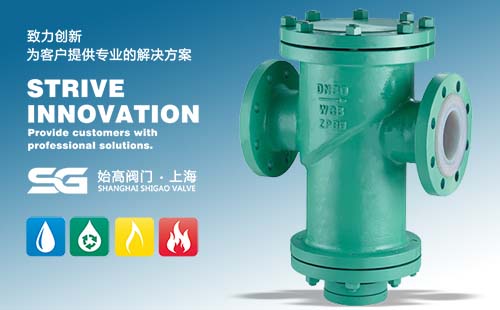

襯氟籃式過濾器
襯氟Y型過濾器
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 襯氟Y型過濾器 |
| 產品型號： | H42F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN20~DN300 |
| 驅動方式： | 自動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN16 |
| 設計標準： | GB/T 12224；HG/T 3704 | 結構長度： | GB/T 12221 |
| 法蘭尺寸： | HG/T 20592 | 壓力試驗： | GB/T 13927 |
|

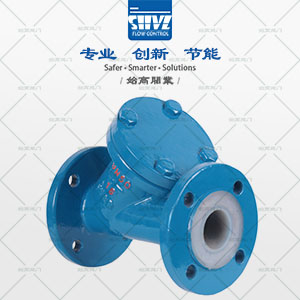

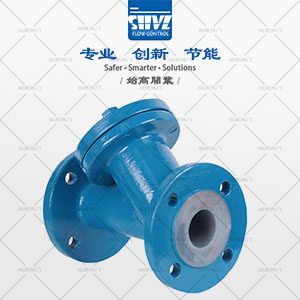

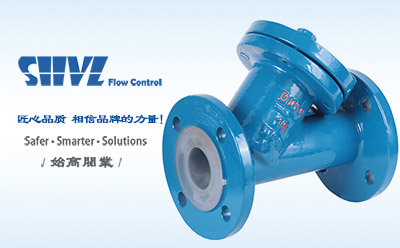

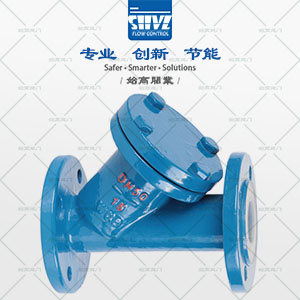

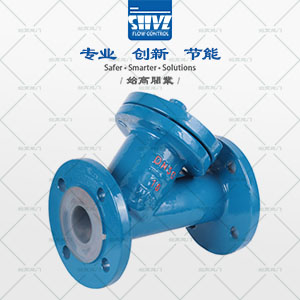

一、襯氟Y型過濾器概述
S-YG41F46襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其他設備的正常使用。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品廣泛應用于各種腐蝕性管路中。
二、襯氟Y型過濾器參數表
| 公稱通徑：DN20-DN350 | 公稱壓力：0.6MPa-1.6MPa、ANSI 150LB |
| 適用介質：腐蝕性介質 | 適用溫度：0-100℃ |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 設計與制造：GB/T12239 |
| 結構長度：HG/T 3704 | 法蘭尺寸：HG/T 2059、ASME B16.5 |

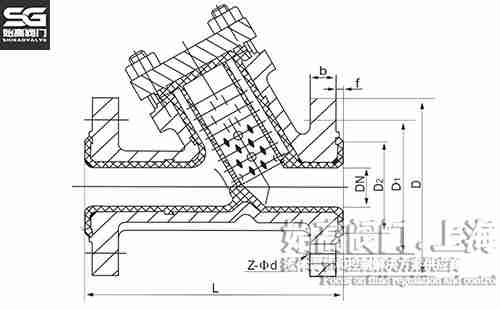

三、襯氟Y型過濾器尺寸表
| DN | L | D | D1 | D2 | f | b | Z-φd |
| 20 | 150 | 105 | 75 | 58 | 3 | 18 | 4-14 |
| 25 | 160 | 115 | 85 | 68 | 3.5 | 18 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 3.5 | 18 | 4-18 |
| 40 | 200 | 150 | 110 | 88 | 3.5 | 18 | 4-18 |
| 50 | 230 | 165 | 125 | 102 | 4 | 18 | 4-18 |
| 65 | 290 | 185 | 145 | 122 | 4 | 18 | 4-18 |
| 80 | 310 | 200 | 160 | 138 | 4 | 20 | 8-18 |
| 100 | 350 | 220 | 180 | 158 | 4.5 | 20 | 8-18 |
| 125 | 400 | 250 | 210 | 188 | 4.5 | 22 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 4.5 | 22 | 8-22 |
| 200 | 600 | 340 | 295 | 268 | 5 | 24 | 12-22 |
| 250 | 622 | 405 | 355 | 320 | 5 | 26 | 12-26 |
| 300 | 698 | 460 | 410 | 378 | 5 | 28 | 12-26 |
| 350 | 698 | 460 | 410 | 378 | 5 | 28 | 16-26 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
