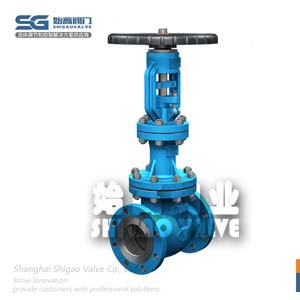

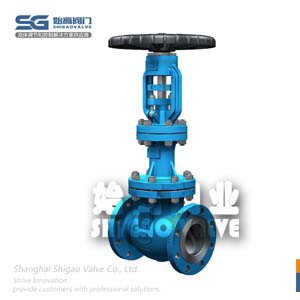

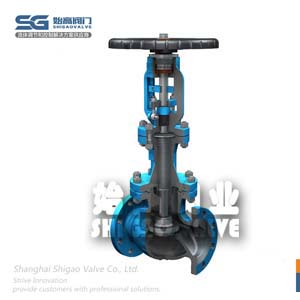

J4美標波紋管截止閥

內容摘要

美標波紋管截止閥適用于易燃、易爆、有毒、強滲透性、放射性和貴重、高純介質等。其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J4美標波紋管截止閥參數表

產品品牌：	始高閥門	產品名稱：	美標波紋管截止閥
產品型號：	J4-B4-H-CL150-C	閥體材質：	WCB;LCB;CF8;CF8M
連接方式：	法蘭	適用壓力：	150LB;300LB;600LB
公稱通徑：	2"~16"	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	BS EN 1873	結構長度：	ASME B16.10
法蘭標準：	ASME B16.5	測試標準：	API 598

閥門概述Product introduction

結構特點Features

1、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不想傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

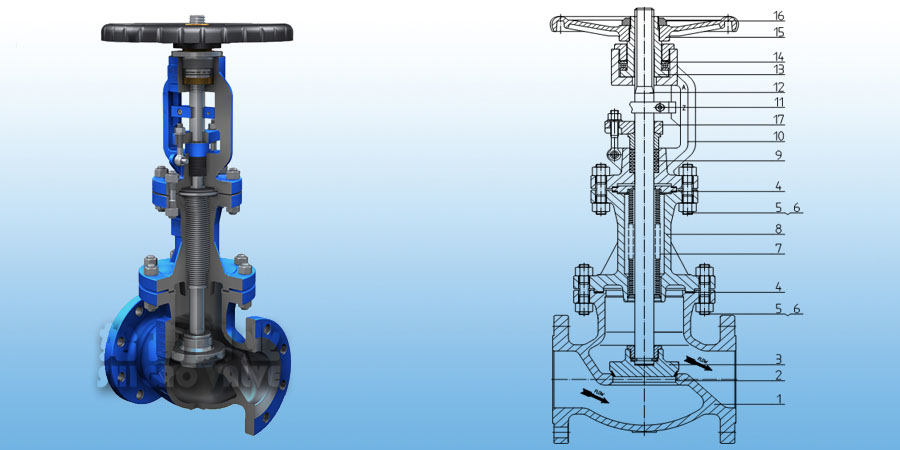

美標波紋管截止閥結構示意圖

外形尺寸Overall Dimension

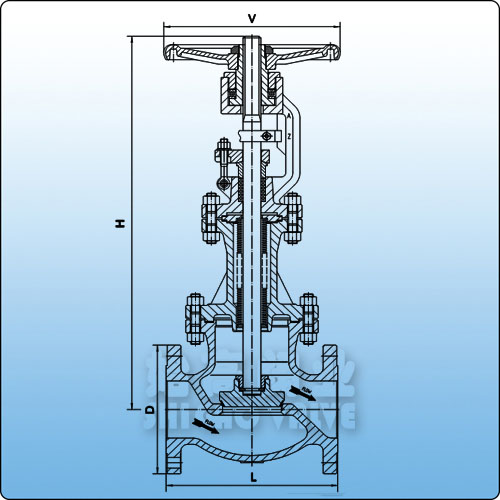

美標波紋管截止閥尺寸圖

ASME CLASS 150LB

SIZE	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L RF/BW	203	216	241	292	356	406	495	622	699	787	914
L RTJ	216	219	254	305	368	419	508	635	711	800	927
D	150	180	190	230	255	280	345	405	485	535	595
V	200	250	250	300	350	350	400	500	500	600	600
H	460	520	550	665	710	795	895	1020	1150	1370	1420
Stroke	18	20	23	30	34	40	52	65	80	100	115

ASME CLASS 300LB

SIZE	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L RF/BW	267	292	318	356	400	445	559	622	711	838	864
L RTJ	282	308	333	371	416	460	549	638	727	854	879
D	165	190	210	255	280	320	381	445	520	585	650
V	200	250	250	300	350	350	400	500	500	600	600
H	460	520	550	685	740	825	970	1100	1320	1520	1640
Stroke	18	20	23	30	34	40	52	65	80	100	115

ASME CLASS 600LB

SIZE	2"	2-1/2"	3"	4"	5"	6"	8"	10"
L RF/BW	292	330	356	432	508	559	660	787
L RTJ	295	333	359	435	511	562	663	790
D	165	190	210	255	280	320	381	445
V	200	250	300	350	500	550	600	650
H	460	520	550	685	740	825	970	1100
Stroke	18	20	23	30	34	40	52	65

結語Conclusion

美標波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
