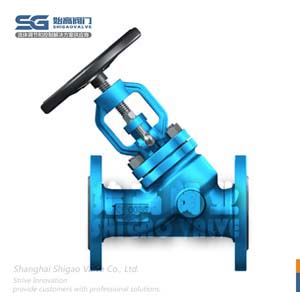

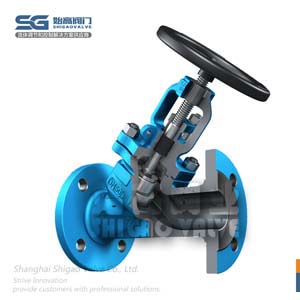

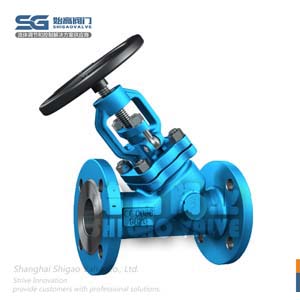

J1德標Y型截止閥

內容摘要

德標Y型波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠性能。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。德標Y型波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

德標Y型截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標Y型截止閥
產品型號：	J1-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40
公稱通徑：	DN15~DN300	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

德標Y型截止閥是一款直流式截止閥，其閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻較小的。應用于石化、冶金、化工、電站等行業。Y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。

結構特點Features

1、Y形直流式閥體，流阻小，對閥門的沖刷小。
2、可制成錐形閥瓣，調節性好，流阻小。
3、密封副處為線密封，密封可靠。
4、閥體內腔和閥瓣表面可加耐磨涂層。

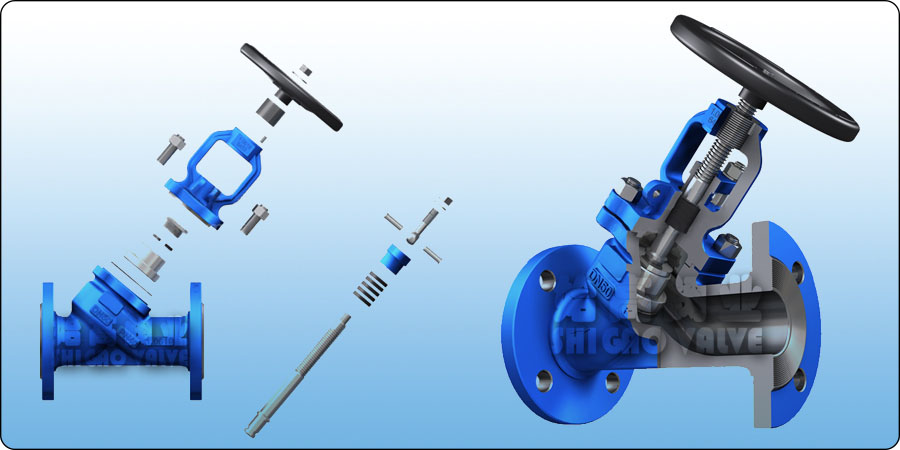

德標Y型截止閥結構示意圖

外形尺寸Overall Dimension

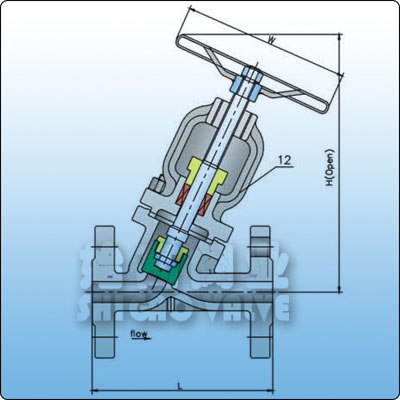

德標Y型截止閥尺寸圖

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	181	185	198	198	232	254	287	318	381	433	489	650	762	890
W(PN16/PN25)	120	120	140	140	160	180	180	200	250	300	320	400	520	520
W(PN40)	120	120	140	140	160	180	180	250	300	350	350	450	520	520
Travel	7	7	11	11	14	16	18	24	28	35	45	60	70	90
Kv	5.7	6.6	12.7	17	35.8	48	77	120	188	285	410	787	1272	1817

結語Conclusion

德標Y型截止閥是一種常見的閥門類型，它符合德國工業標準(DIN)制定的標準。該截止閥采用法蘭連接，適用于水、蒸汽、油和氣體等介質的管線上。該閥門結構簡單，密封性能好，安裝方便，操作靈活，使用壽命長。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標Y型截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
