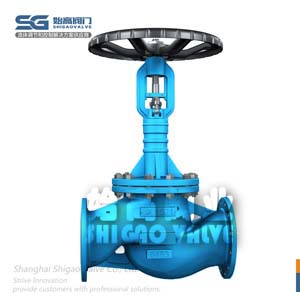

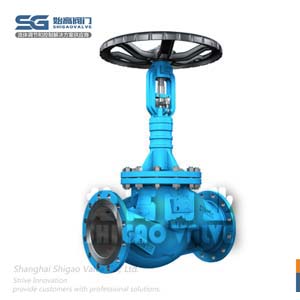

J4德標加長型波紋管截止閥

內容摘要

德標加長型波紋管截止閥的密封元件是一種耐高溫、耐腐蝕的材料，加在波紋管處形成重密封，比傳統的波紋管截止閥多了一道密封，形成三重重密封，性能更加安全可靠。波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J4德標加長型波紋管截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標加長型波紋管截止閥
產品型號：	J4-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40
公稱通徑：	DN15~DN400	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

德標加長型波紋管截止閥的密封元件是一種耐高溫、耐腐蝕的材料，加在波紋管處形成重密封，比傳統的波紋管截止閥多了一道密封，形成三重重密封，性能更加安全可靠。波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

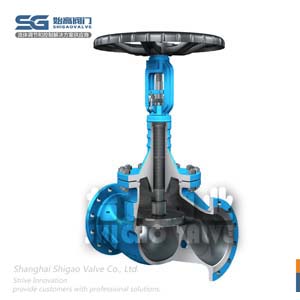

結構特點Features

1、閥桿：加粗閥桿可以增加閥桿的耐磨性，尤其更適用于蒸汽系統和導熱油系統。
2、波紋管：加長、多重壁、抗扭矩、長壽命波紋管。
3、波紋管防護性空間設計：波紋管被密封在密閉的空間里，不受介質、壓力、溫度的影響。
4、倒密封設計在打開位置帶有行程限制器和波紋管抗振動設備。
5、閥體采用德國覆膜砂鑄技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。

主要零部件材質Material of main parts

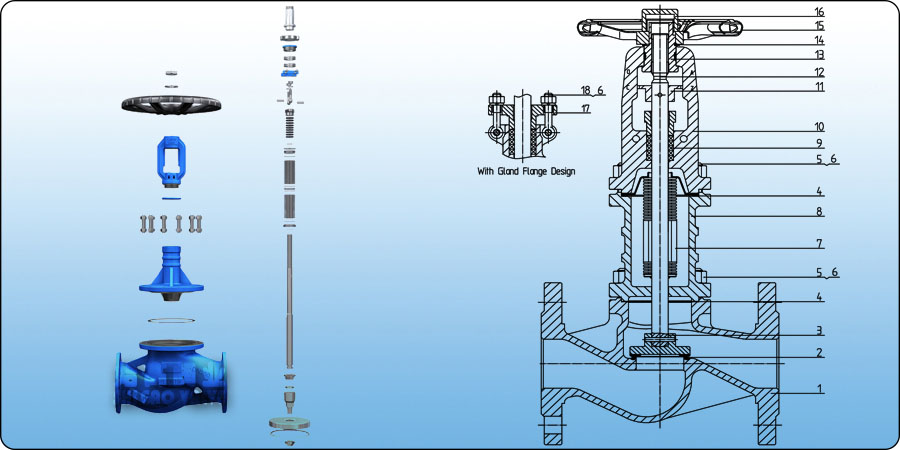

德標加長型波紋管截止閥結構示意圖

序號	名稱	材質
1	閥體	1.0619	1.4308	1.4408
2	閥座密封	X20Cr13overlay	Integral SS304	Integral SS316
3	閥瓣密封面	X20Cr13overlay	Integral SS304	Integral SS316
4	墊片	S.S.reinforced graphite	S.S.reinforced graphite	S.S.reinforced graphite
5	螺帽	ASTM A194 2H	ASTM A320 8	ASTM A320 8
6	螺栓	ASTM A193 B7	ASTM A320 B8	ASTM A320 B8
7	波紋管	S.S 316L	S.S 316L	S.S 316L
8	閥蓋	1.0619	1.4308	1.4408
9	填料	Graphite	Graphite	Graphite
10	軛套	1.0619	1.4308	1.4408
11	防腐裝置	X20Cr13	1.4301	1.4401
12	閥桿	X20Cr13	1.4301	1.4401
13	閥桿螺母	GGG40.3	Cu-Alloy	Cu-Alloy
14	卡簧	65Mn	65Mn	65Mn
15	手輪	Steel	Steel	Steel
16	鎖緊螺母	C.S	C.S	C.S
17	壓蓋法蘭	1.0619	1.4308	1.4308
18	活節螺栓	ASTM A193 B7	ASTM 320 B8	ASTM 320 B8

外形尺寸Overall Dimension

德標加長型波紋管截止閥尺寸圖

DIN PN16 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460	520	580
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	278	278	305	305	350	360	400	435	525	590	645	850	990	1115	1370	1420
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DIN PN16 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	278	278	305	305	350	360	400	435	525	590	645	850	990	1115	1370	1420
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DIN PN16 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	278	278	305	305	350	360	400	435	525	590	645	850	990	1115	1370	1420
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

結語Conclusion

加長型德標波紋管截止閥是利用閥桿的升程驅動閥頭，從而改變閥盤和閥座之間的距離以實現打開和關閉控制的閥。波紋管截止閥是化學生產中使用廣泛的截止閥。截止閥主要用于實際生產中的水，蒸汽，壓縮空氣等管道的控制，但不適用于高粘度，易結晶的物料。
