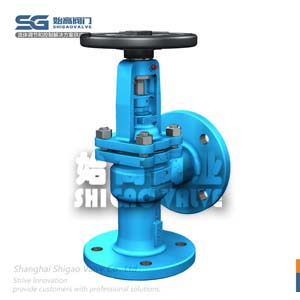

J4德標角式波紋管截止閥

內容摘要

德標角式波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J4德標角式波紋管截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標角式波紋管截止閥
產品型號：	J4-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40
公稱通徑：	DN15~DN400	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

德標角式波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。

結構特點Features

1、角式波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

主要零部件材質Material of main parts

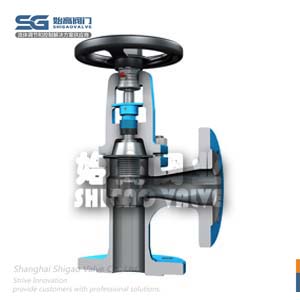

德標角式波紋管截止閥結構示意圖

序號	名稱	材質
1	閥體	1.0619	1.4581
2	閥座密封	X20Cr13overlay	1.4581
3	閥瓣密封面	X20Cr13overlay	1.4581
4	波紋管	SS304/SS321/SS316L	SS321/SS316L
5	墊片	S. S. reinforced graphite	S. S. reinforced graphite
6	插銷	S.S	S.S
7	螺母	C35	A2-70
8	螺栓	CK35	A2-70
9	填料	Graphite rings & wiper rings	Graphite rings & wiper rings
10	壓蓋	1.0460	X5CrNiMo17-12-2
11	閥蓋	1.0619	1.4581
12	防腐裝置	X20Cr13	S.S
13	閥桿	X20Cr13	X5CrNiMo17-12-2
14	卡簧	65Mn	65Mn
15	手輪	Steel	Steel
16	鎖緊螺母	1.0460	1.0460
17	閥桿螺母	GGG40.3	Cu-Alloy

外形尺寸Overall Dimension

德標角式波紋管截止閥尺寸圖

DIN PN16 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
D	95	105	115	140	150	165	185	200	220	250	285	340	405	480	520	580
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	960	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DIN PN25 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	960	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DIN PN40 - Face to Face F32

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	960	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

結語Conclusion

DIN標準的角式波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標角式波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
