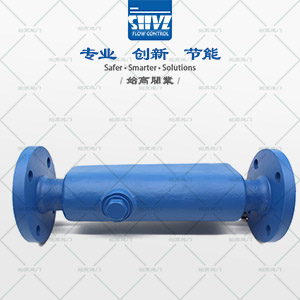

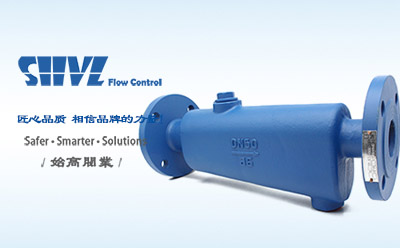

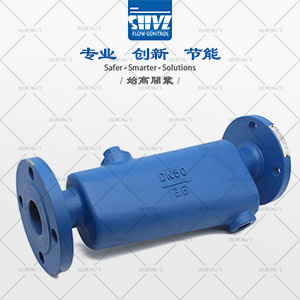

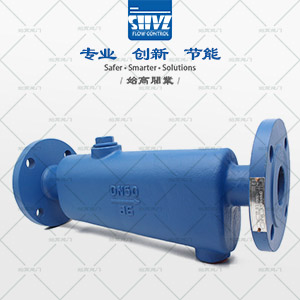

CF41 - 汽水分離器

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	汽水分離器
產品型號：	CF41	閥體材質：	鑄鋼WCB
連接方式：	法蘭	公稱通徑：	DN40~DN150
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
公稱壓力：	PN16;25;40	適用溫度：	＜300℃

CF41汽水分離器是一種由殼體、排液閥蓋、螺塞及墊片等組成的組成的擋板式汽水分離器。當大量含水的濕蒸汽從進汽口流入殼體內，再撞擊殼內壁螺旋型擋板后流動方向不斷改變，其中所夾帶的水分及其他液滴由于有較大的質量和慣性就會與較輕的蒸汽分離，并沿著傾斜殼內壁凝結聚集，然后落入底部排液口排出，而清潔干燥的蒸汽則繞過擋板從出汽口流出，被送往用汽設備或管道。本產品能減少蒸汽中水的含量，提高設備的熱效率，具有結構簡單，使用壽命長和免維護等特點。

結構特點Features

1、擋流板提高了分離能力，循環分離后，其分離效果高達95％以上。
2、迅速排放凝結水、壓降損失低于工作壓力0.5％。
3、無內置過濾網，結構堅固，無需維護。

外形尺寸Overall Dimension

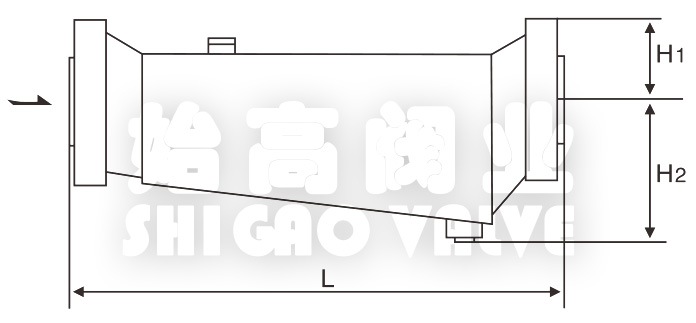

CF41汽水分離器尺寸圖

DN	L	H1	H2
40	460	80	260
50	460	80	260
65	460	80	260
80	480	100	150
100	540	120	150
125	540	120	150
150	630	150	170

安裝說明Installation Instructions

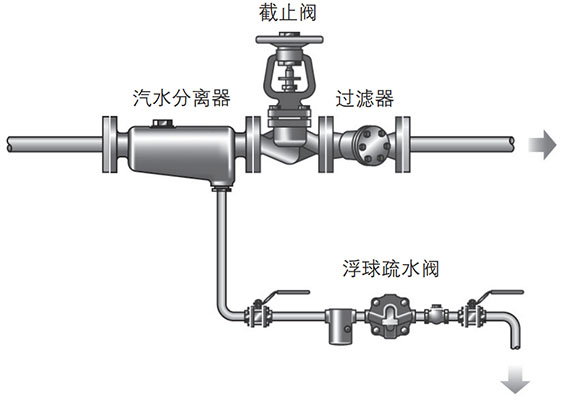

CF41汽水分離器安裝示意圖

結語Conclusion

CF41汽水分離器主要參考歐洲壓力設備指令97/23/EC的要求設計制造，適用于分離蒸汽，壓縮空氣或氣體系統中的滴液，配上絕熱夾套可提高其工作性能。對蒸汽中含有空氣的情況，應將合適的排空閥裝在排氣口，如果不安裝排空閥，必須拿掉塑料保護套，裝上螺塞。本產品應安裝在水平管道上且排液口垂直向下，為確保被分離的液體迅速排放，應在殼體底部的排放口出連接一套合適的排液閥或疏水閥組合。
