消氣過濾器

內容摘要

消氣過濾器是集過濾、消氣為一體的一種新型產品。既能過濾管道液體中的雜質、雜物，又能排除液體中的氣體。該產品排氣性能好，設計合理、拆卸、清洗方便快捷，是保證液體流量計長期安全工作不可缺少的輔助裝置之一。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

消氣過濾器參數表

產品品牌：	始高閥門	產品名稱：	消氣過濾器
產品型號：	LPXG-B4-F-16-C	閥體材質：	碳鋼/不銹鋼
連接方式：	法蘭	公稱通徑：	DN25~DN300
驅動方式：	自動	適用介質：	汽油、煤油、柴油等
適用溫度：	-20℃～60℃	公稱壓力：	PN16

閥門概述Product introduction

工作原理Working Principle

含有氣體的液體從進口流經消氣過濾器，含有氣體的液體碰到阻尼筒。液體中夾雜的氣體上升到消氣器的殼體內，隨著氣體量的增加，消氣器的殼體內的氣量上升，液面受壓下降，浮球隨之下沉，將閥門打開。集結在殼體內的氣體通過閥門排放出去，氣體排放一定量后，消氣器內氣壓下降。浮球隨之上升并帶動連接關閉閥門，同時管道中的雜質由過濾網過濾，干凈的液體流向流量計。如此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計算。

外形尺寸Overall Dimension

消氣過濾器尺寸

產品代號	DN	L	h	H	D	D1	n	d
LPXG-B4-F-16-C-0025	25	550	250	500	115	85	4	14
LPXG-B4-F-16-C-0040	40	700	450	800	150	110	4	18
LPXG-B4-F-16-C-0050	50	700	450	1200	165	125	4	18
LPXG-B4-F-16-C-0100	100	800	450	1400	220	180	8	18
LPXG-B4-F-16-C-0150	150	800	500	1400	285	240	8	22
LPXG-B4-F-16-C-0200	200	1000	500	1600	340	395	8	22
LPXG-B4-F-16-C-0250	250	1000	500	1600	395	350	12	22
LPXG-B4-F-16-C-0300	300	1200	550	1800	445	400	12	22

安裝說明Installation Instructions

1、消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致。
2、使用前應把排氣閥先打開，保證流體中的空氣在進入流量計之前能夠順利排出。
3、過濾器應要定期清洗，以減少壓力損失和保證過濾效果。
4、在排氣過程如有油氣沫少量噴出是正�，F(xiàn)象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。
5、如有大量的油噴出屬不正�，F(xiàn)象，須把消氣過濾器排氣關閉，關閉上下游的閥門，拆開消氣過濾器的壓蓋進行檢修。

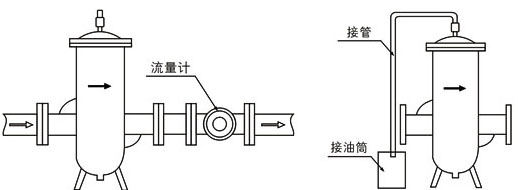

消氣過濾器安裝示意圖

結語Conclusion

消氣過濾器能起到分離并排含在液體中氣體的作用，并且可以過濾被測液體中含有的一些顆粒雜質，從而符合流量計的正常工作和流量計量精度。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的導閥式消氣過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
