Q2 - 電動法蘭三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動法蘭三通球閥 |
| 產品型號： | 090-Q2-B4-F-16-P | 閥體材質： | 碳鋼WCB/不銹鋼CF8/CF8M |
| 連接方式： | 法蘭 | 適用壓力： | PN16、PN25、PN40 、PN64等 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 氣動 |
| 適用介質： | 水、油品、氣體等 | 適用溫度： | -20~300℃ |
| 流道類型： | L型/T型 | 閥座襯里： | PTFE、PPL、硬密封等 |
| 設計標準： | GB/T12237、ASME B16.34 | 結構長度： | GB/T12221、ASME B16.10 |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q944(5)F電動法蘭三通球閥以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外技術開發的三通切換調節閥。標準球芯有L型三通，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

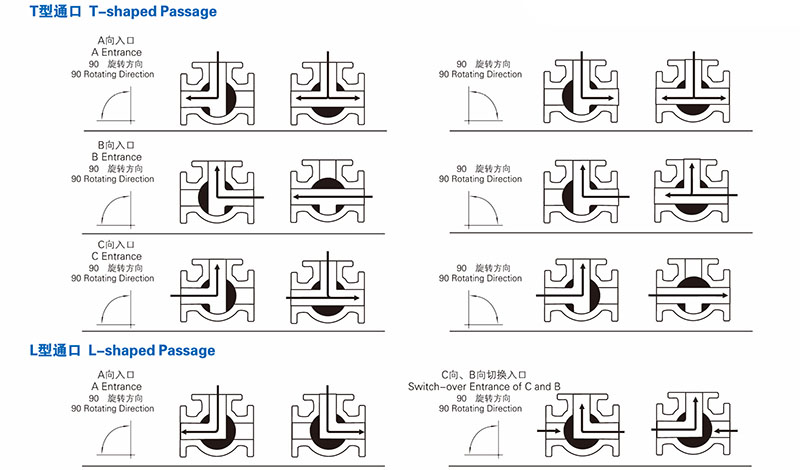

4、T型閥芯孔道可使三條正交的管道相互連通或切換，起分流或合流的作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
| DN | L | L0 | D | D1 | D2 | C | f | n-d |
| 15 | 150 | 72 | 95 | 65 | 46 | 14 | 2 | 4-14 |
| 20 | 160 | 80 | 105 | 75 | 56 | 16 | 2 | 4-14 |
| 25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 200 | 100 | 140 | 100 | 76 | 18 | 3 | 4-18 |
| 40 | 220 | 110 | 150 | 110 | 84 | 18 | 3 | 4-18 |
| 50 | 240 | 120 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 65 | 260 | 130 | 185 | 145 | 118 | 20 | 3 | 4-18 |
| 80 | 280 | 140 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 320 | 160 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 125 | 380 | 190 | 250 | 210 | 184 | 22 | 3 | 8-18 |
| 150 | 440 | 220 | 285 | 240 | 211 | 24 | 3 | 8-22 |
| 200 | 550 | 260 | 340 | 295 | 266 | 24 | 3 | 12-22 |
電動法蘭三通球閥在管路中用來做堵截、分配和改動介質的活動方向。三通球閥是三通回轉型球閥，法蘭三通球閥的閥芯有L型和T型，可以滿足不同生產工藝的要求。 根據需要，任何管道都可以用作入口或出口。 L型閥切斷了三個管線中的兩個，而T型閥實現了三個連接管線的合并和分離。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
