Q5 - 防爆電動對夾V型球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動對夾V型球閥 |
| 產品型號： | 090-Q5-B7-H-16-P-T2-B | 閥體材質： | 鑄鋼WCB、不銹鋼CF8/CF8M |
| 連接方式： | 法蘭式 | 公稱通徑： | DN25-DN250 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -40℃~425℃ | 公稱壓力： | 1.6Mpa-10Mpa(150LB-600LB) |
| 流量特性： | 等百分比流量特性 | 密封等級： | V級/硬密封、Ⅵ級/軟密封 |
| 球體材質： | 不銹鋼304/316 | 閥座材質： | 304/316+STL硬密封、304/316+PTFE軟密封 |
| 壓力溫度額定值： | GB/T 12224-2007、ASME B16.334 | 法蘭標準： | GB/T 9113.1、HG/T 20592、ASME B16.5 |
| 結構長度： | ANSI/ISA S75.04-1995、DIN/IEC 534-3-2 | 試驗標準： | GB/T 4213 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
FBVQ94(7)0F(H)防爆電動對夾V型球閥可輸入(4-20mAADC或1-5VDC)信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節準確度高，可調比大，密封性能好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，可替代進口產品。
1、引進德國技術設計結構簡單、重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力突變的影響。
3、防漏耐用的閥座在其外徑襯有帶不銹鋼內芯PTFE杯形或O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構。
4、具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性。

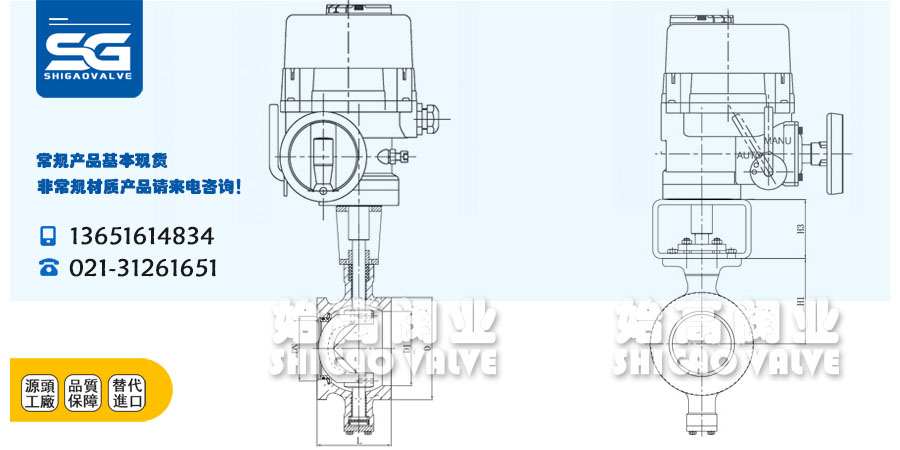

| DN | L | H1 | D | D1 |
| 25 | 50 | 148 | 68 | 38 |
| 32 | 60 | 153 | 76 | 45 |
| 40 | 60 | 155 | 84 | 50 |
| 50 | 75 | 165 | 100 | 62 |
| 65 | 100 | 180 | 118 | 73 |
| 80 | 100 | 193 | 132 | 90 |
| 100 | 115 | 205 | 158 | 115 |
| 125 | 129 | 225 | 184 | 134 |
| 150 | 160 | 264 | 216 | 164 |
| 200 | 200 | 295 | 268 | 206 |
| 250 | 240 | 335 | 326 | 260 |
V型球閥是一種直角回轉的控制閥，主要作調節使用，也可作開關閥使用。V型閥閥芯設計成帶有特殊形狀的V型缺口，具有很大的剪切力及自潔功能，尤其適用于含纖維或有微小固體顆粒的介質的控制，因此廣泛用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動對夾V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
