Q6 - 防爆電動對夾球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動對夾式球閥 |
| 產品型號： | 090-Q6-B7-F-16-P | 閥體材質： | WCB / CF8 / CF8M |
| 連接方式： | 對夾式 | 公稱通徑： | DN15-DN100(1/2"-4") |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20~250℃ | 公稱壓力： | 1.6Mpa-4.0Mpa |
| 閥座材質： | 聚四氟乙烯PTFE；PPL | 球體材質： | CF8 / CF8M |
| 閥桿材質： | SUS304 / SUS316 | 填料材質： | 聚四氟乙烯PTFE |
| 設計制造： | DNI 3357；EN 12516-1；ASME B16.34 | 法蘭標準： | DIN 2633；EN 1092-1；ASME B165 |
| 防火標準： | API 607；IOS 10497 | 壁厚標準： | ASME B16.34；EN 12516-1；GB 12224 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

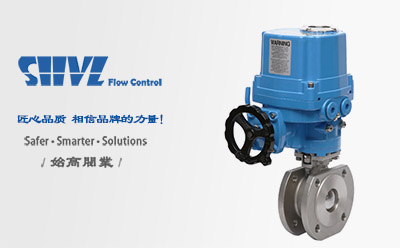

FBQ971F-16P防爆電動對夾式球閥是一種電動短型法蘭球閥，球芯通道形狀有矩形、V形、O形。防爆電動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。廣泛應用在石油、化工、冶金、電站、輕工領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。對夾式超薄電動球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。

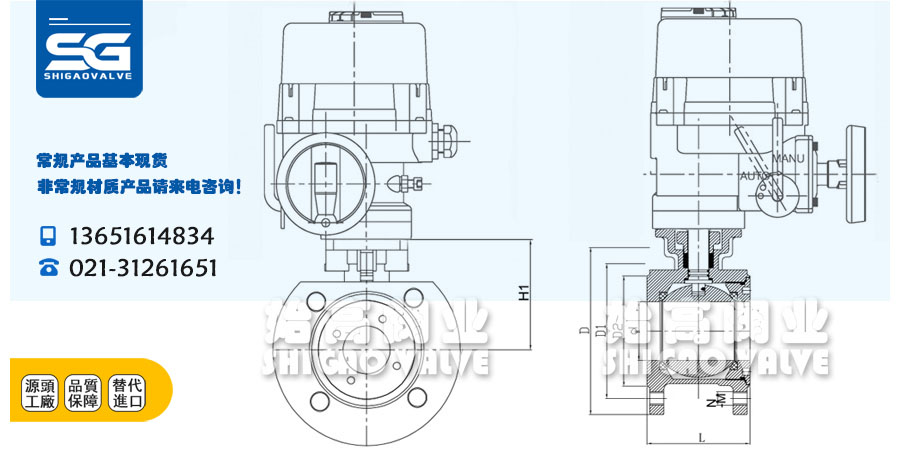

| DN | d | L | H1 | D | D1 | D2 | M-M |
| 15 | 14 | 36 | 48 | 88 | 65 | 45 | 4-12 |
| 20 | 19 | 40 | 53 | 98 | 75 | 58 | 4-12 |
| 25 | 24 | 44 | 59 | 105 | 85 | 68 | 4-12 |
| 32 | 29 | 52 | 71 | 130 | 100 | 78 | 4-16 |
| 40 | 38 | 64 | 76 | 148 | 110 | 88 | 4-16 |
| 50 | 48 | 83 | 85 | 165 | 125 | 102 | 4-16 |
| 65 | 63.5 | 107 | 102 | 185 | 145 | 122 | 4-16 |
| 80 | 76 | 120 | 112 | 200 | 160 | 138 | 8-16 |
| 100 | 95 | 145 | 146 | 217 | 180 | 158 | 8-16 |
防爆電動對夾式球閥具有結構長度短、重量輕、安裝方便、節省材料等優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動對夾式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
