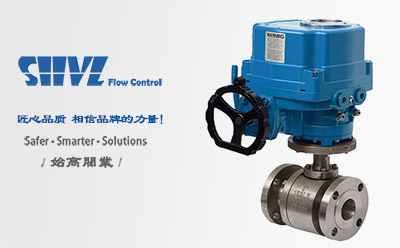

Q1 - 防爆電動鍛鋼高壓球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

防爆電動鍛鋼高壓球閥參數表

產品品牌：	始高閥門	產品名稱：	防爆電動鍛鋼高壓球閥
產品型號：	090-Q1-B4-F-320-P	閥體材質：	A105、不銹鋼
連接方式：	法蘭式	公稱通徑：	DN15-300
驅動方式：	電動	適用介質：	水、油、氣體、蒸氣、硝酸類
適用溫度：	-18℃~200℃	公稱壓力：	PN16.0、25.0、32.0MPa、42.0MPa；ANSI 150、300、600、900、1500、2500LB
執行器形式：	精小型防爆型、OHQ防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	環境溫度：	-25℃~55℃
環境濕度：	10~90%RH	行程：	90°~120°/±10°
動作時間：	7s-120s	絕緣電阻：	100MΩ(500VDC)
電機保護：	過熱保護器(自動恢復型)	手動控制：	可拆卸扳手/手輪
扭矩范圍：	7N.m-2000N.m	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

FBQ941N防爆電動鍛鋼高壓球閥閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，鍛鋼固定球閥在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能。適用于：化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到更小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能好等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

外形尺寸Overall Dimension

防爆電動鍛鋼高壓球閥外形尺寸

DN	NPS	L(RF)	L(BW)	L(RTJ)	D	D1	T	n-d
15	1/2	165	165	163.5	105	75	20	4-14
20	3/4	191	191	191	130	90	22	4-18
25	1	216	216	216	140	100	24	4-18
32	1-1/4	229	229	229	155	110	26	4-22
40	1-1/2	241	241	241	170	125	28	4-22
50	2	292	292	295	195	145	30	4-26
65	2-1/2	330	330	333	220	170	34	8-26
80	3	356	356	359	230	180	36	8-26
100	4	432	432	435	265	210	40	8-30

結語Conclusion

防爆電動鍛鋼高壓球閥是由鍛鋼高壓閥體及防爆型執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，可克服鑄鋼閥門潛在的缺陷，在更大工作壓力下能夠保持其結構的抗壓均勻性。適用介質：水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動鍛鋼高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
