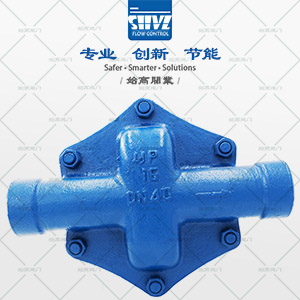

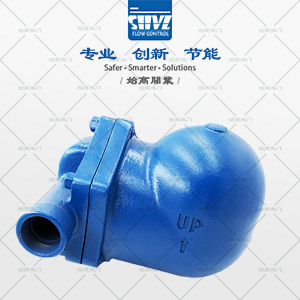

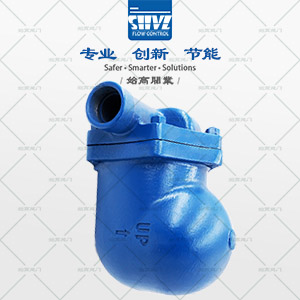

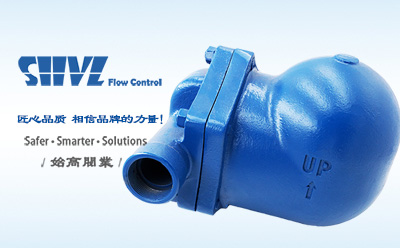

FT14 - 單閥座杠桿浮球式疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 單閥座杠桿浮球式疏水閥 |
| 產品型號： | FT14 | 閥體材質： | 球墨鑄鐵GGG40；鑄鋼WCB；不銹鋼CF8 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN32~DN50 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| TMO最大工作溫度： | 250℃ 球鐵；300℃ 碳鋼 | PMO飽和蒸汽下最大工作壓力： | 14bar 球鐵；20bar 碳鋼 |
| 安裝位置： | 水平連接從左到右；水平連接從右到左 | 設計制造： | EN 26704；ISO 6552 |
| 連接長度： | EN 26554；GB/T 12250 | 試驗標準： | GB/T 12251-2005；EN 26948 |
|
FT14單閥座杠桿浮球式疏水閥是利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或解除閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排出不凝結氣體，非常靈敏，工作質量高，使用壽命長。連續排水，有水即排，小過冷度為0℃。
-浮球帶動杠桿自動調節排水座閥孔的開度，工作連續，蒸汽壓力變化時不受影響，工作穩定，可實現小體積大容量的連續排水；
-內置自動排空氣裝置，氣動迅速，無空氣氣堵，排除不可凝結氣體性能好；
-該閥能迅速自動地連續排放飽和凝結水，保證加熱設備內不會有水積聚，從而獲得高加熱效率；
-排水閥座孔始終在凝結水水位以下，形成水封，工作時無新鮮蒸汽泄漏；
-單閥座杠桿浮球式蒸汽疏水閥球面密封無集中磨損，關閉閥座孔時，具有軟著陸特點，提高壽命；
-背壓率大于90％，便于凝結水回收；
-密封性能好，懸氣率低，節能效果好；

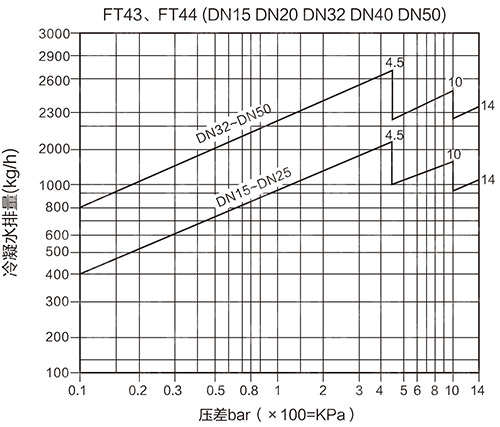

上圖中的冷凝水排量是基于飽和溫度下的，在蒸汽設備剛開機狀態時冷凝水為冷態，疏水閥內部熱靜力排空氣閥打開可額外增加冷凝水的排量。
冷機氣動額外增加的排量
PMX 4.5bar：700kg/h；PMX 10bar：1300kg/h；PMX 14bar：1600kg/h

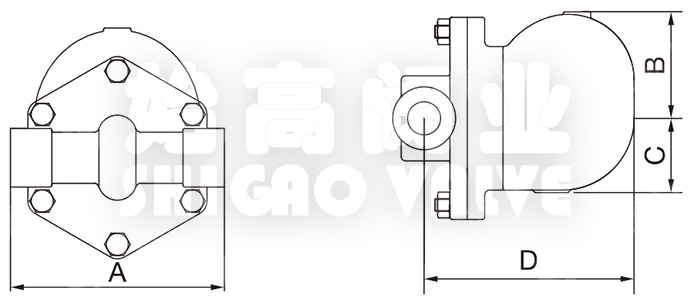

| DN | A | B | C | D |
| 32 | 270 | 115 | 75.5 | 225 |
| 40 | 270 | 115 | 75.5 | 225 |
| 50 | 270 | 115 | 75.5 | 225 |
FT14單閥座杠桿浮球式疏水閥在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損小。自帶自動排空氣裝置具有良好的排空氣性能；能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水的較好選擇；帶破蒸汽汽鎖裝置的杠桿浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的選擇；暴露在低溫環境下可能會受冰凍影響。
