D1 - 電動不銹鋼對夾軟密封蝶閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動不銹鋼對夾軟密封蝶閥參數表

產品品牌：	始高閥門	產品名稱：	電動不銹鋼對夾軟密封蝶閥
產品型號：	090-D1-B7-X3-16-P	閥體材質：	不銹鋼
連接方式：	法蘭式、對夾式	公稱通徑：	DN50-DN1200
驅動方式：	電動	適用介質：	空氣、水、污水、蒸氣、煤氣、油品等
適用溫度：	-18℃~150℃	公稱壓力：	PN1.0、1.6MPa
設計標準：	GB/T2238-1989	法蘭連接尺寸：	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

電動不銹鋼對夾軟密封蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，重量輕，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

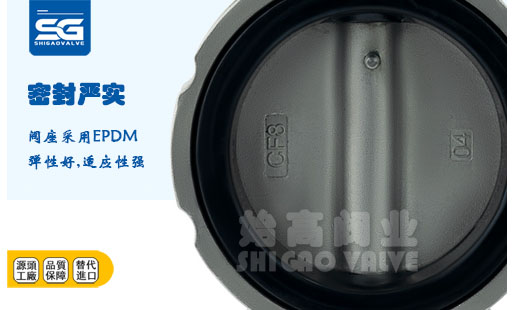

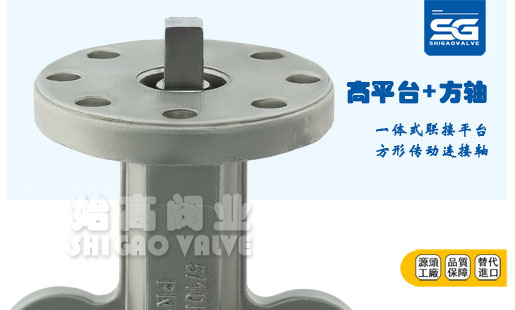

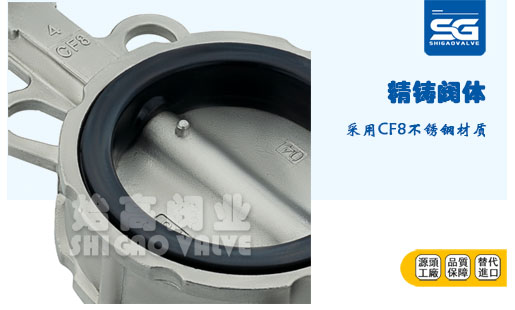

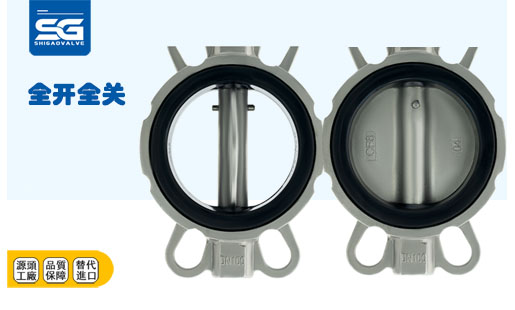

閥門細節Details of valves

結構特點Features

1、功能強勁:智能型、調節型、開關式。
2、體積小巧：體積僅相當于同類產品的35%左右。
3、使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5、智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。

外形尺寸Overall Dimension

電動不銹鋼對夾軟密封蝶閥外形尺寸

DN	L	H	H1	D	D1	D2	N-D
40	33	147	53	80	110	68	4-16
50	42	195	55	95	125	82	4-16
65	44	217	64	114	145	97	4-16
80	44	232	73	126	160	113	8-16
100	50	270	88	154	180	139	8-16
125	56	292	102	180	210	163	8-16
150	56	318	115	206	240	195	8-20
200	60	390	149	264	295	250	8-20
250	68	457	184	320	350	305	12-20
300	78	518	207	370	400	352	12-20
350	78	610	247	430	460	405	16-20
400	102	650	275	480	515	455	16-24
450	114	713	307	550	565	515	20-24
500	127	768	330	590	620	565	20-24

結語Conclusion

電動不銹鋼對夾軟密封蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
