Q1 - 電動不銹鋼焊接球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

電動不銹鋼焊接球閥參數表

產品品牌：	始高閥門	產品名稱：	電動不銹鋼焊接球閥
產品型號：	090-Q1-B6-F-16-P	閥體材質：	SS304/SS316
連接方式：	對焊，承插焊	公稱通徑：	DN8~DN100
驅動方式：	電動	適用介質：	水、氣、油等
適用溫度：	-18℃~150℃/-18℃~240℃	公稱壓力：	1.6Mpa
執行器形式：	精小型、電子式、防爆型	控制方式：	開關型、調節型
電源電壓：	110VAC；220VAC；380VAC；50/60Hz	輸入信號：	4-20mADC或1~5VDC
輸出信號：	4-20mADC	防護等級：	IP65；IP67；IP68
防爆等級：	Exd II BT4；Exd II CT6	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

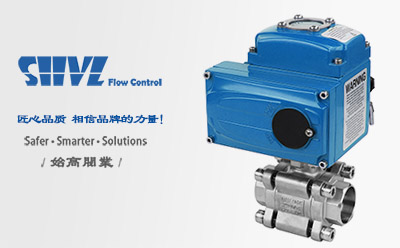

電動不銹鋼焊接球閥由電動執行器和三片式焊接球閥組成。球閥采用對焊或承插焊連接，避免連接處介質外漏，適用于油，氣等易滲漏介質。副閥體上加工有對焊坡口或承插焊接口，主閥體和副閥體用四個螺栓連接。焊接時可以拆開螺栓，接頭焊好后再重新組裝，避免閥座高溫?fù)p壞，影響密封性能。閥座密封圈可以采用高溫對位聚苯PPL，適用于高溫介質。電動執行器外形小巧，重量輕，使用方便，適用于遠程自動控制。

三片式球閥由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動不銹鋼焊接球閥的優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。

結構特點Features

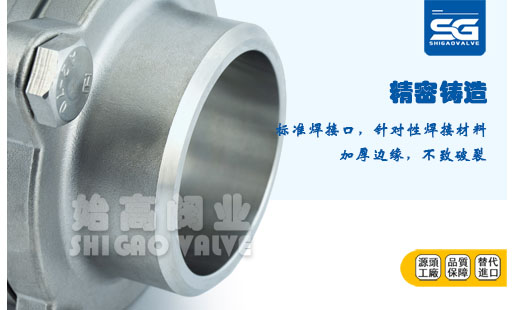

可以采用對焊或承插焊兩種方式連接；
三片式結構，焊接方便；

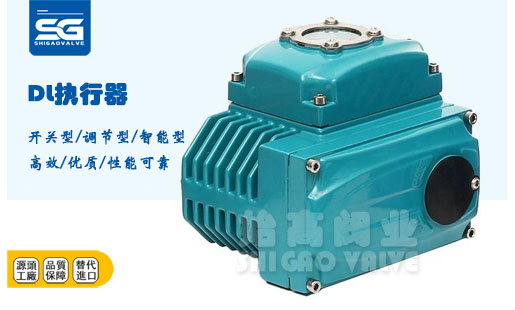

電動執行器多種電壓選擇，適用范圍廣；
開關到位時電動執行器有反饋信號輸出，及時掌握閥位狀態；
閥桿下裝防飛出結構，安全性高；
國際標準ISO5211標準球閥安裝平臺，便于安裝電動執行器。

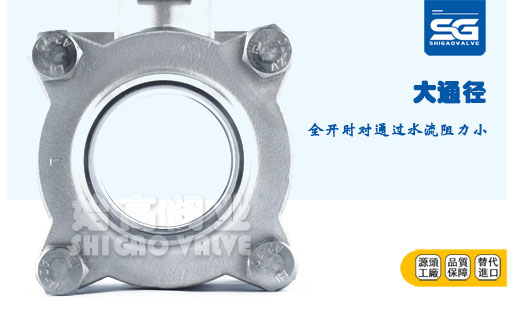

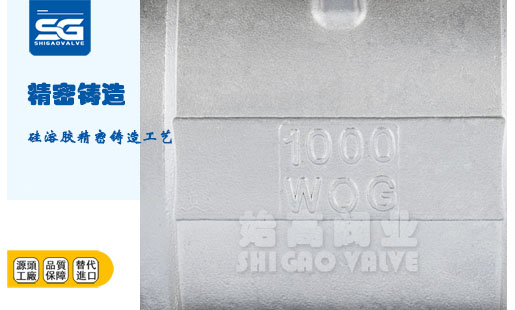

閥門細節Details of valves

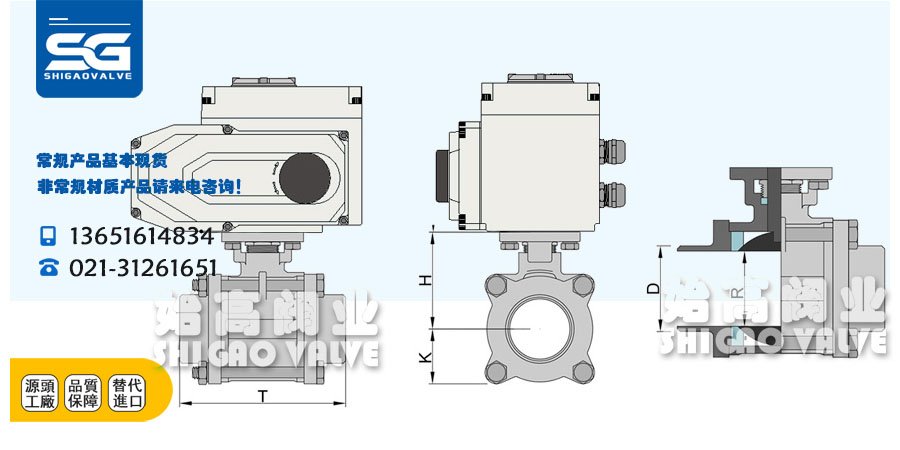

外形尺寸Overall Dimension

電動不銹鋼焊接球閥外形尺寸

公稱通徑DN	T	H	K	R	D
8	74	44	23	8	14
10	73	44	23	10	16
15	72	44	23	15	20
20	80	54	26.5	20	25
25	90	64	28	25	32
32	103	68	36	32	38
40	115	73	38.5	40	49.5
50	138	84	44	50	57
65	176	95	61	65	75
80	198	100	70	75	89
100	240	112	82	100	108

結語Conclusion

電動不銹鋼焊接球閥是由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動不銹鋼焊接球閥的優點就是容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小及空間狹窄的工況當中。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動不銹鋼焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
