A500 - 泄壓閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	泄壓閥
產品型號：	A500	閥體材質：	球墨鑄鐵、不銹鋼
連接方式：	法蘭	公稱通徑：	DN50~DN600
驅動方式：	自動	適用介質：	水、非腐蝕性液體
適用溫度：	0℃~95℃	公稱壓力：	1.0Mpa-2.5Mpa
設計制造：	CJ/T219；JB/T 10674-2006	試驗標準：	API 598；GB/T 13927
法蘭標準：	GB/T17241.6\|EN1092-2 (BS4504)\|ISO 7005-2\|DIN 2501	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

S500X泄壓閥主要用于控制管道系統壓力，消除管道多余壓力，使系統的壓力保持在預先設定的壓力點上，確保管路系統安全進行。其工作原理如下：
作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥、導閥、球閥流向出口，此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經過球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥時，球閥常閉或用絲堵?lián)Q下。

結構特點Features

閥體采用全通道、流線型設計、流體阻力小、流量大；
閥體、閥蓋內外采用環氧樹脂粉體涂裝，可防止閥體、閥蓋的腐蝕；
采用國外可拆卸閥座的先進技術，結構巧妙。維修跟換方便（無需整臺閥門拆除）；
在管路中可任意立式或臥室安裝，其可靠性不變；
閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護；
活塞缸采用導流孔，適當增加阻力，使活塞運動更加平穩、靈活；
全不銹鋼活塞缸、整體活塞、NBR密封環，組合大大延長使用壽命。

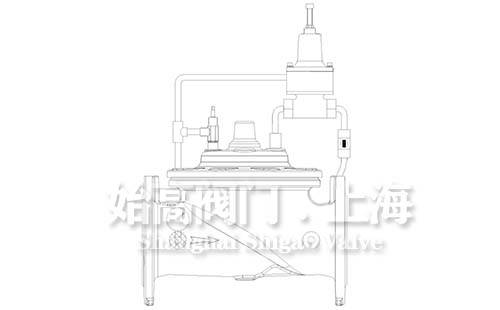

主要零部件材質Material of main parts

全通徑遙控浮球閥零部件圖

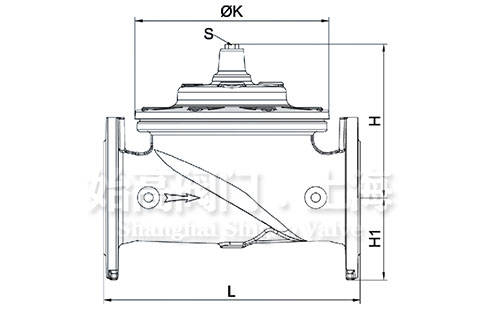

外形尺寸Overall Dimension

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	230	290	310	350	350	480	600	730	850	850	1100	1100	1250	1450
H	139	159	179	214	214	333	407	476	526	526	624	624	720	835
H1	85	95	102	112	127	145	172	205	232	262	292	325	360	425

壓力損失Pressure loss

壓力損失曲線

主閥流量Main valve flow rate

主閥流量曲線

安裝說明Installation Instructions

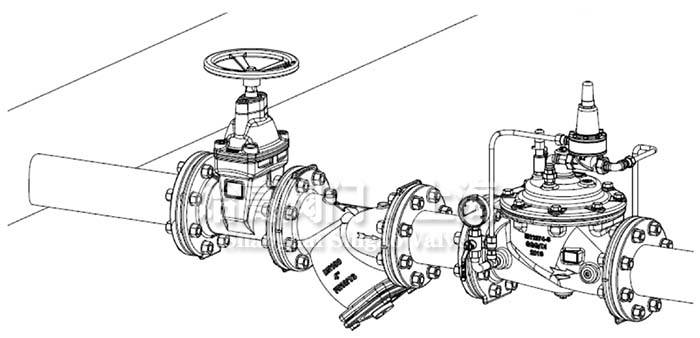

泄壓閥安裝示意圖

結語Conclusion

水力控制閥是一系列控制閥的總稱，它較早生產于以色列、荷蘭、丹麥、美國、加拿大等國，九十年代進入中國，本公司的水力控制閥系列，分別為遙控浮球閥、可調式減壓閥，緩閉止回閥、流量控制閥、泄壓/持壓閥、電動閥、水泵控制閥、壓差平衡閥、緊急關閉閥、雨淋閥、定水位閥等產品。并廣泛用于建筑、消防、水廠、暖通、市政、鋼鐵、電力、石油、化工等系統的管網。

水力控制閥它是利用水力控制原理，利用上、下閥腔的壓力差控制閥盤的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的泄壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
