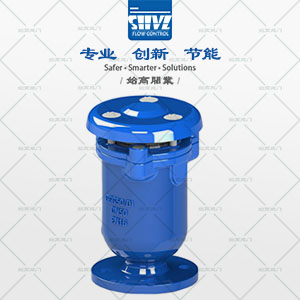

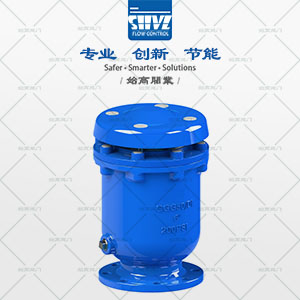

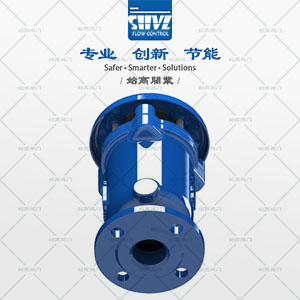

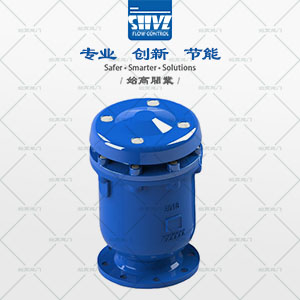

CARV-D32Q - 復合式進排氣閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	復合式進排氣閥
產品型號：	CARV-D32Q	閥體材質：	球墨鑄鐵；不銹鋼
連接方式：	法蘭	公稱通徑：	DN50-DN300
驅動方式：	自動	適用介質：	水、清水
適用溫度：	0℃~70℃	公稱壓力：	1.0Mpa/1.6MPa/2.5MPa/Class 150
設計制造：	JB/T 12386-2015；CJ/T 217-2013；EN 1074-3；AWWA C512	法蘭標準：	GB/T 17241.6-2008；JB/T 79.1-1994；BS EB1092；ANSI
試壓標準：	GB/T13927-2008	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

復合式排氣閥具有大量進、排氣和連續微量排氣三重功能，具有排氣量大，性能穩定，安全可靠等優點，在市政供水、長距離輸水工程中得到廣泛的使用。

結構特點Features

-精巧先進的機械設計，堅固結實的浮球可以防止被突然產生的水錘擊毀損壞；
-在水位沒有上升到推動浮球密封排氣大孔之前，即使壓縮空氣流速快，浮球仍能留在底部位置；
-沒有支撐臂或杠桿可以防止震動及脫落問題，浮球外面有不銹鋼套筒，保證浮球在設定的導軌內滑動；
-底部橡膠防撞墊具有保護浮球下降中碰撞的功能，在負壓情況下，通過精巧設計的足夠孔數，可以達到快速排水及吸氣功能；
-上部防塵網具有安全保護和防止昆蟲或鳥類進入的功能；
-閥體內外環氧樹脂涂裝，延長使用壽命；
-可選配彈簧及防震裝置，有效防水錘。

主要零部件材質Material of main parts

序號	名稱	材質
1	閥體	球鐵EN GJS 500-7
2	浮球	不銹鋼AISI 304
3	導向槽	不銹鋼AISI 304
4	密封口	不銹鋼SISI 304
5	六角螺栓	不銹鋼AISI 304
6	上蓋	球鐵EN GJS 500-7
7	防塵蓋	球鐵
8	防塵網	不銹鋼AISI 304
9	墊片	不銹鋼AISI 304
10	六角螺栓	不銹鋼AISI 304
11	螺母	不銹鋼ANSI 304
12	彈簧	不銹鋼AISI 304
13	支撐柱	不銹鋼
14	防震裝置	不銹鋼AISI 304
15	O型圈	EPDM/NBR
16	中腔密封圈	EPDM
17	排氣孔密封墊	EPDM
18	堵頭	不銹鋼
19	防撞墊	EPDM
20	小噴嘴	不銹鋼SISI304

外形尺寸Overall Dimension

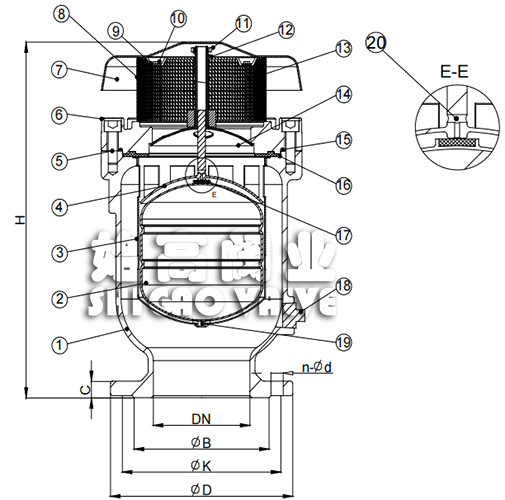

復合式進排氣閥尺寸圖

產品代號	DN	ΦB			ΦD			ΦK			N-d			C			H
產品代號	DN	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	H
CARV-D32Q-0050	50	99	99	99	165	165	165	125	125	125	4-19	4-19	4-19	19	19	19	202
CARV-D32Q-0080	80	132	132	132	200	200	200	160	160	160	8-19	8-19	8-19	19	19	19	294
CARV-D32Q-0100	100	156	156	156	220	220	235	180	180	190	8-19	8-19	8-23	19	19	19	361
CARV-D32Q-0150	150	211	211	211	285	285	300	240	240	250	8-23	8-23	8-28	19	19	20	404
CARV-D32Q-0200	200	266	266	274	340	340	360	295	295	310	8-23	12-23	12-28	20	20	22	487
CARV-D32Q-0300	300	370	370	389	445	460	485	400	410	430	12-23	12-28	16-31	24.5	24.5	27.5	602

結語Conclusion

復合式進排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
