QEV-C37C - 襯膠排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 襯膠排氣閥 |
| 產品型號： | QEV-C37C | 閥體材質： | ASTM A216 WCB |
| 連接方式： | 法蘭連接 | 驅動方式： | 自動 |
| 公稱通徑： | 2"~8" | 公稱壓力： | 150LB / 300LB / 600LB |
| 浮球材質： | 不銹鋼316L | 適用溫度： | -29°C ~ +120°C |
| 適用介質： | 海水/污水/腐蝕性液體 | 內襯材質： | 三元乙丙橡膠/硬質合金 |
| 設計標準： | ASME B16.34 ASME B16.5 ASME B31.3 | 法蘭標準： | ASME B16.5/BS EN 1092 |
|
閥門概述Product introduction
襯膠排氣閥專為惡劣的工況而設計的一款快速排氣閥，適用介質威泥漿和海水等。常用在脫鹽工藝、化學廢物、沙漿、脫水污水、采礦漿、普通漿處理廠。
結構特點Features
-適用于惡劣條件：采礦泥漿、海水水線和污水；
-所有過流部件都襯有三元乙丙橡膠，用于高磨性介質；
- 與普通雙孔排氣閥相比，具有更好的排氣和吸氣能力；
-閥體材料采用鑄鋼A216 WCB+環氧漆制成；
-浮球和其他金屬部件由不銹鋼SS316L/CF3M制成；
-無需從管道上拆下空氣閥，即可從頂部輕松進行維護；
-適用于高侵蝕性環境的涂層（環氧樹脂）；
-600磅可根據要求提供。
主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 防雨罩 | 碳鋼 |
| 2 | 螺栓 | B7 |
| 3 | 螺母 | 2H |
| 4 | 排氣閥上閥蓋 | 碳鋼 |
| 5 | 閥座 | EPDM |
| 6 | 防護罩 | SS316L |
| 7 | 浮球 | SS316L |
| 8 | 內襯 | EPDM/硬質橡膠 |
| 9 | 閥體 | 碳鋼 |

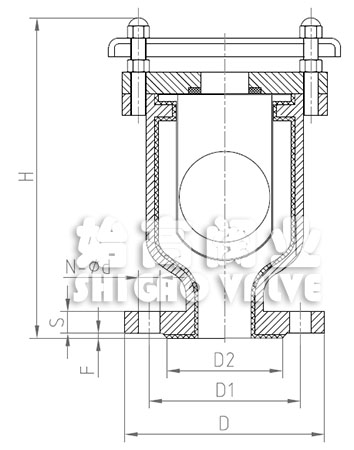

外形尺寸Overall Dimension
| 產品代號 | NPS | H | D | D1 | D2 | S | N-d | f |
| QEV-C37C-0050 | 2" | 260 | 150 | 120.7 | 92 | 17.5 | 4-19 | 2 |
| QEV-C37C-0065 | 2-1/2" | 270 | 180 | 139.7 | 105 | 21 | 4-19 | 2 |
| QEV-C37C-0080 | 3" | 270 | 190 | 152.4 | 127 | 22.5 | 4-19 | 2 |
| QEV-C37C-0100 | 4" | 300 | 230 | 190.5 | 157 | 22.5 | 8-19 | 2 |
| QEV-C37C-0150 | 6" | 370 | 280 | 241.3 | 216 | 24 | 8-22 | 2 |
| QEV-C37C-0200 | 8" | 420 | 345 | 298.5 | 270 | 27 | 8-22 | 2 |
結語Conclusion
襯膠排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯膠排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
