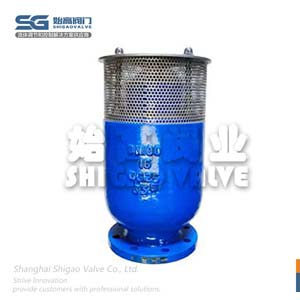

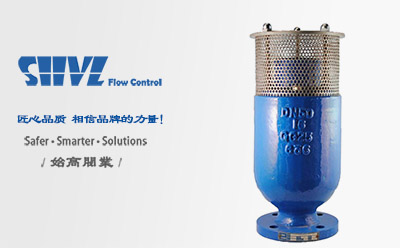

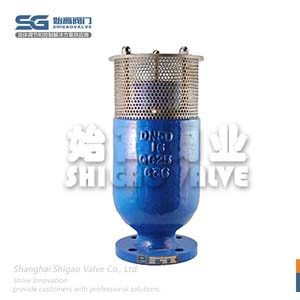

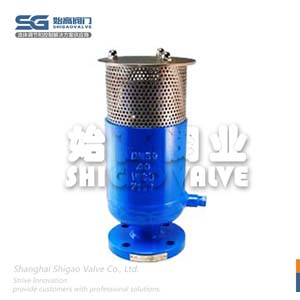

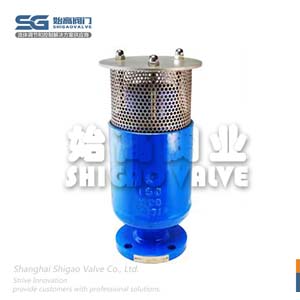

WHEX-C32C - 防水錘型排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防水錘型排氣閥 |
| 產品型號： | FOX-16C | 閥體材質： | 球鐵/碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50~DN200 |
| 驅動方式： | 自動 | 適用介質： | 水 |
| 適用溫度： | -20℃~80℃ | 公稱壓力： | PN16/PN25 |
| 設計制造： | ASME B31.3；ASME B16.34 | 法蘭標準： | BS EN 1092 |
| 測試標準： | API 598 | 壓力溫度： | ASME B16.34 |
|
防水錘型排氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生；當隨后出現水柱彌合時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高。
-三功能一體設計+防水錘；
-閥體采用經久耐用的A216 WCB鑄鋼(不銹鋼等)制成；
-不銹鋼SS316 CF8M制成的標準浮球；
-標準的防護網防止昆蟲或鳥類進入；
-無需從管道上拆下空氣閥，即可從頂部輕松進行維護；
-降低壓降；
-法蘭鉆孔和尺寸符合ANSI標準。

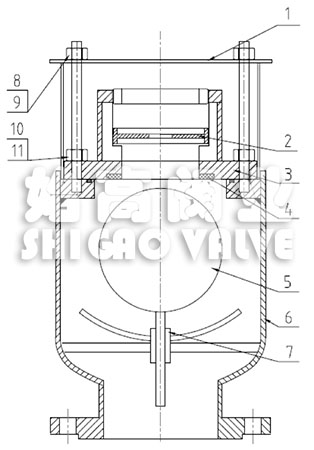

| 序號 | 名稱 | 材質 |
| 1 | 防塵蓋 | F304/F316 |
| 2 | 限制排氣盤 | F316 |
| 3 | 上閥蓋 | 球鐵/碳鋼/CF8/CF8M/CF3/CF3M |
| 4 | 閥座 | NBR |
| 5 | 浮球 | SS316/SS316L |
| 6 | 閥體 | 球鐵/碳鋼/CF8/CF8M/CF3/CF3M |
| 7 | 緩沖架 | SS316/SS316L |
| 8 | 螺栓 | B7 |
| 9 | 螺母 | 2H |
| 10 | 螺栓 | B7 |
| 11 | 螺母 | 2H |

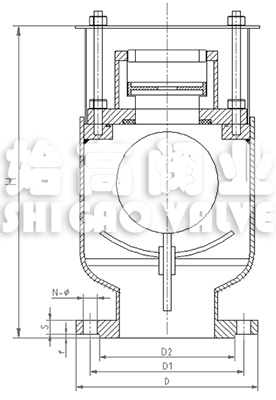

| 產品代號 | DN | H | D | D1 | D2 | S | N-d | f |
| WHEX-C32C-0050 | 50 | 350 | 165 | 125 | 102 | 20 | 4-18 | 3 |
| WHEX-C32C-0065 | 65 | 380 | 185 | 145 | 122 | 20 | 8-18 | 3 |
| WHEX-C32C-0080 | 80 | 380 | 200 | 160 | 138 | 20 | 8-18 | 3 |
| WHEX-C32C-0100 | 100 | 400 | 220 | 180 | 158 | 22 | 8-18 | 3 |
| WHEX-C32C-0150 | 150 | 480 | 285 | 240 | 212 | 24 | 8-22 | 3 |
| WHEX-C32C-0200 | 200 | 620 | 340 | 295 | 268 | 26 | 12-22 | 3 |
防水錘型排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防水錘型排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
