WHEX-D31C - 防水錘型空氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防水錘型空氣閥 |
| 產品型號： | WHEX-D31C | 閥體材質： | 碳鋼WCB|不銹鋼CF8/304|不銹鋼CF8M/316 |
| 連接方式： | 法蘭/螺紋 | 適用壓力： | PN16/PN25/PN40/PN64/PN100 |
| 公稱通徑： | DN50~DN500 | 驅動方式： | 自動 |
| 適用介質： | 水/清水 | 適用溫度： | -20℃~80℃ |
| 水關閉壓力： | ≤20kpa | 空氣關閉壓力： | ≥30kPa |
| 浮球材質： | 高密度聚丙烯 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
防水錘型空氣閥具有普通空氣閥的低壓排氣以及高壓微量排氣功能。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合水錘及水柱分離的工況。在管線出現水柱分離管道即將產生負壓時，迅速大量排氣，以避免負壓的產生；當隨后出現水柱彌合時，閥門有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高。

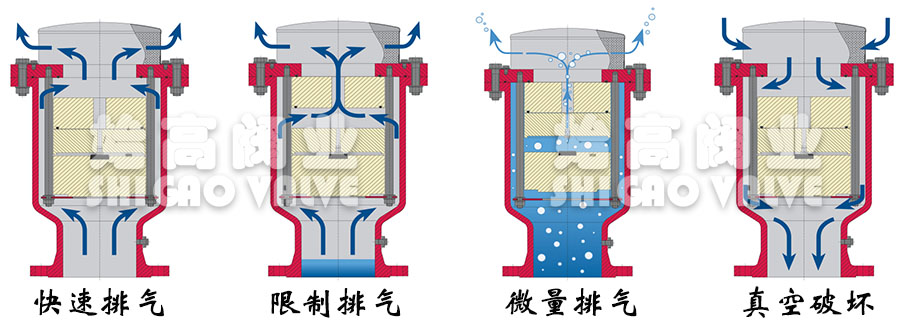

-快速排氣：在管道充水過程中，空氣閥將通過大橫截面進行高速排氣；
-限制排氣：快速注水，閥門快速關閉期間，通過小開口進行快速排氣，防止壓力沖擊或過早關閉產生的水錘；
-微量排氣：管道正常運行壓力下，空氣閥通過小橫截面排氣，逐漸排除積存的空氣；
-真空破壞：管道排水，停泵或水柱分離過程中，通過大橫截面快速吸入空氣，破壞真空。

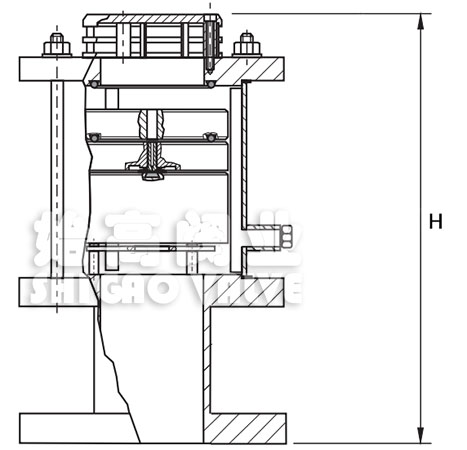

| 產品代號 | DN | H |
| WHEX-D31C-0050 | 50 | 350 |
| WHEX-D31C-0080 | 80 | 380 |
| WHEX-D31C-0100 | 100 | 400 |
| WHEX-D31C-0150 | 150 | 480 |
| WHEX-D31C-0200 | 200 | 550 |
| WHEX-D31C-0250 | 250 | 630 |
| WHEX-D31C-0300 | 300 | 700 |
| WHEX-D31C-0350 | 350 | 750 |
- 具有在高低壓下微量排氣，限制排氣和低壓下大量吸氣排氣四種功能，大小排量組合式進排氣閥的結構，滿足管道初次充水排氣和正常運行時及時進、排氣的要求，并具體防止發生斷流彌合水錘的功能。
-高速排氣能力滿足初始充水速度要求，在充水時不管射出的氣流速度有多大(充水壓力較高時)，底部、中部浮球都不會提前氣堵關閥。當充水流速過快，空氣閥內的壓差達到7kPa時，頂部浮球能可靠關閉主排氣孔口，通過頂部浮球上的轉換小排氣孔口高速排氣，并維持合適的充水背壓和充水流速，使得充水水柱在合適阻力的作用下慢慢地接近空氣閥，避免空氣閥充水過快引起自身的關閥水錘。
-微量排氣孔口≥φ1.6mm的孔口面積，確保能及時排除積聚的空氣，節約運行成本，zui大限度地提高節能效率。
-具備管道事故出現負壓時快速大量高速吸入空氣破壞真空的能力。為了滿足防止"斷流彌合水錘"的要求，在真空度達到34kPa時的zui大進氣能力滿足破壞管道真空，防止負壓的要求。但當兩股水柱彌合，并且閥內壓差達到7kPa時，閥體內的頂部浮球能及時可靠關閉主排氣孔口，迅速轉換成小排氣孔口微量排氣，確保在發生水柱分離再彌合時能高吸微排，截留大部分氣囊吸納緩沖水錘升壓。高速進氣與微量排氣孔口面積之比達到30:1以上，使彌合水錘升壓低于該點穩態壓力的1.3倍。
- 當管道放空時或爆管泄水時，空氣閥能夠及時足量吸進空氣(進排氣流道zui小直徑不小于空氣閥通徑的90%)，破壞管道真空。
-吸氣方式為從吸排氣孔口遮蔽物處水平吸入閥內，縮短氣流的行程，zui大限度的降低出現負壓吸氣破壞真空過程中的氣流阻力。

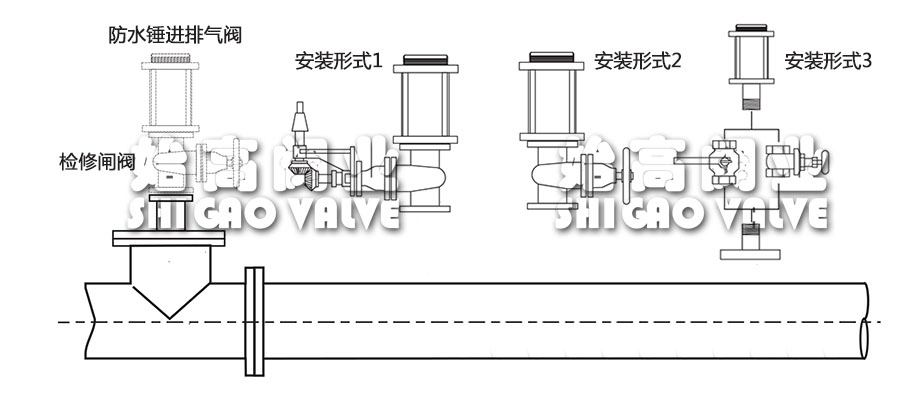

防水錘型空氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的較高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
