VRV-32C - 防水錘注氣微排閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防水錘注氣微排閥 |
| 產品型號： | VRV-32C | 閥體材質： | 鑄鋼/不銹鋼/球墨鑄鐵 |
| 連接方式： | 法蘭連接 | 適用介質： | 水、水和乙二醇混合液 |
| 公稱通徑： | DN50-DN500 | 公稱壓力： | 1.0Mpa-6.4Mpa |
| 最低開啟壓力： | -0.25psi | 閥桿材質： | 不銹鋼 |
| 閥瓣材質： | 不銹鋼 | 彈簧材質： | 彈簧鋼 |
| 關斷閥材質： | 不銹鋼 | 微量排氣閥： | 鑄鋼/不銹鋼/球墨鑄鐵 |
|
防水錘注氣微排閥能將管路壓力降到大氣壓下某一值(通常為-1/4psi=-1724pa)時開啟，吸入大量空氣，在恢復正壓時重新關閉，并逐漸排除累積的空氣。適用于管線走向起伏較大、系統啟停頻繁容易產生斷流彌合及水柱分離的工況。該排氣閥由獨立的真空破壞閥和微量排氣閥連通組合而成，吸氣面積比同口徑空氣閥大10％，從而保證快速吸入空氣。本閥適裝于長距離疏水、管線起伏較大、易產生斷流彌合及水柱分離的工況。
-高速吸氣閥和微量排氣閥組合在一起，吸氣閥能快開快閉，朝下上吸式，防灰塵。微量排氣閥能及時排除管道中的氣體。裝于輸水管線上，能緩解和減輕負壓水錘，同時體腔存氣囊，能減緩彌合水錘。
-高速吸氣閥采用朝下的吸氣口，能有效地防止灰塵、雜物進入腔內，閥門可以在設定的壓力下快開快閉，吸氣與微量排氣各自獨立工作，管線爆管、放空、產生負壓水錘時，快開破壞真空。正常運行時，微量排氣閥排除水中釋放的空氣；當管中產生水錘時能利用閥腔中氣囊吸納和緩解水錘。本閥有高速吸氣（真空破壞）、微量排氣和吸納緩解水錘三大功能。
注氣微排閥(真空破壞閥)吸氣量
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 負壓值 | 大孔在負壓時的吸氣量L/S(標準狀態) | |||||||||
| -6.9kpa | 152 | 341 | 341 | 605 | 1360 | 2422 | 3781 | 5476 | 7411 | 9724 |
| -13.8kpa | 214 | 482 | 482 | 855 | 1926 | 3422 | 5334 | 7741 | 10526 | 13736 |
| -20.7kpa | 262 | 590 | 590 | 1048 | 2360 | 4192 | 6561 | 9440 | 12886 | 16804 |
| -27.6kpa | 303 | 680 | 680 | 1209 | 2724 | 4862 | 7552 | 10904 | 14868 | 19400 |
| -34.5kpa | 338 | 760 | 760 | 1355 | 3035 | 5428 | 8449 | 12225 | 16615 | 21712 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| B | 180 | 190 | 210 | 225 | 250 | 270 | 310 | 370 | 380 | 420 |

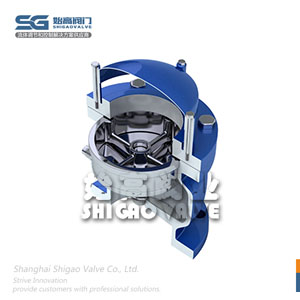

防水錘注氣微排閥在當管線停泵、泄水排空而出現負壓時，水位下降，外接空氣壓力大于管線水壓，滑動體和浮球下落，高速進氣口打開，可以立即吸入外界空氣而消除管線真空。滑動體采用不銹鋼材料，密封表面光滑且不生銹，與橡膠密封圈形成平面而非楔緊密封，不會因長時間密封而發生粘黏現象，因此在出現負壓時能與密封面瞬間脫離。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防水錘注氣微排閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
