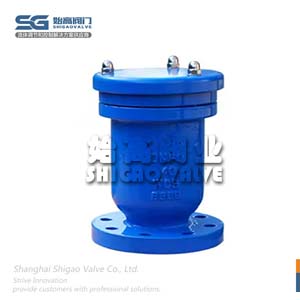

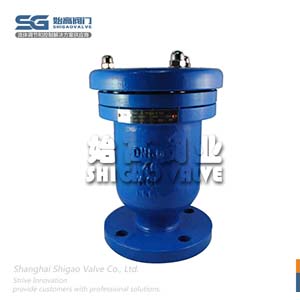

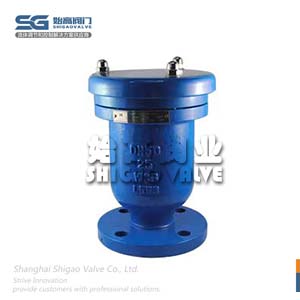

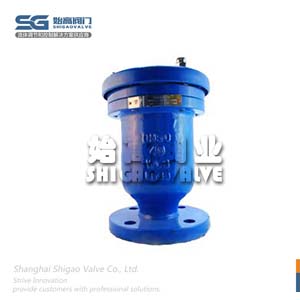

QEV-B34C - 高壓快速排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 高壓快速排氣閥 |
| 產品型號： | QEV-B34C | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭紋 | 公稱通徑： | DN50~DN200 |
| 公稱壓力： | PN25/PN40 | 適用介質： | 水 |
| 設計和制造： | ASME B31.3 | 法蘭尺寸： | BS EN 1092-1 |
|
閥門概述Product introduction
高壓快速排氣閥采用法蘭連接方式，具有排出管道中的大量空氣和高速導入外界空氣兩種功能，用于水泵出口及給水、排水管線中，具有自動排氣與自動補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道中的空氣。
結構特點Features
-密封可靠，特殊密封設計；
-自動排氣與自動補氣，無須人去操作；
-關閉力大，較其它排氣閥增加了配重—加大了關閉力；
- 不會有壓力水沖刷浮球，引起浮球的誤動關閉。

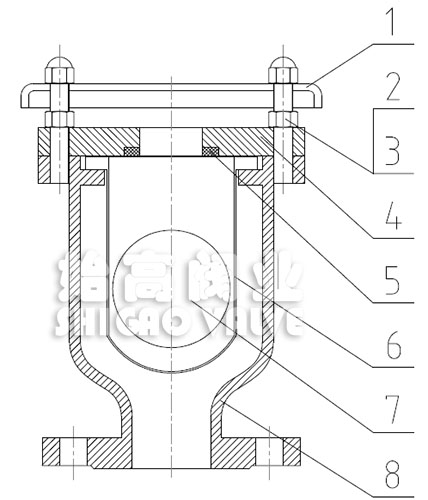

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 防塵帽 | WCB/304/316 |
| 2 | 螺栓 | B8M |
| 3 | 螺母 | 8M |
| 4 | 上閥蓋 | WCB/CF8/CF8M/CF3/CF3M |
| 5 | 閥座密封墊 | VITON |
| 6 | 防護罩 | CF8/CF8M/CF3/CF3M |
| 7 | 浮球 | SS304/SS316/SS316L |
| 8 | 閥體 | WCB/CF8/CF8M/CF3/CF3M |

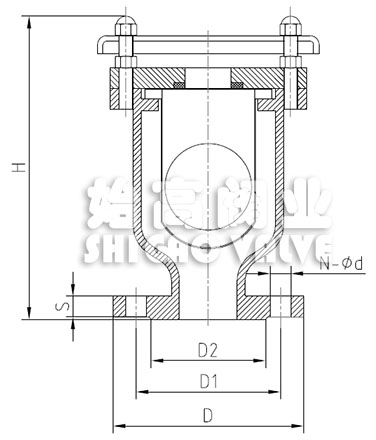

外形尺寸Overall Dimension
| 產品代號 | NPS | H | D | D1 | D2 | S | N-d | f |
| QEV-B34C-0050 | 2" | 260 | 165 | 125 | 102 | 20 | 4-18 | 3 |
| QEV-B34C-0065 | 2-1/2" | 270 | 185 | 145 | 122 | 20 | 8-18 | 3 |
| QEV-B34C-0080 | 3" | 270 | 200 | 160 | 138 | 20 | 8-18 | 3 |
| QEV-B34C-0100 | 4" | 300 | 220 | 180 | 158 | 22 | 8-18 | 3 |
| QEV-B34C-0150 | 6" | 370 | 285 | 240 | 212 | 24 | 8-22 | 3 |
| QEV-B34C-0200 | 8" | 420 | 340 | 295 | 268 | 26 | 12-22 | 3 |
結語Conclusion
高壓快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備設備之一。
